Модульное газовое пожаротушение серверной

03 Апр 2015 Выбор средств пожаротушения для серверной и ЦОД.

Финансовые потери в случае пожара в ЦОД или серверной спрогнозировать практически невозможно, так как они складываются не только из стоимости серверного оборудования, но и из упущенной выгоды за время вынужденного простоя компании. Кроме ущерба от самого пожара, часто приходится сталкиваться с ущербом нанесенным самими огнетушащими веществами. Давно ни для кого не секрет, что единственным возможным средством тушения серверных и ЦОД – является газовое пожаротушение, так как другие методы тушения наносят непоправимый ущерб оборудованию.

В качестве ГОТВ для ЦОД чаще всего говорят о CO2; инертных газах (мы рассмотрим Инерген); хладонах 23, 125, 227; и о 3M Novec 1230. Нам хотелось выбрать важнейшие критерии для представителей IT индустрии. Поэтому мы оценим все вышеперечисленные ГОТВ исходя из безопасности ГОТВ для персонала; безопасности ГОТВ для защищаемого оборудования, и огнетушащей способности. Сразу оговоримся — огнетушащие свойства всех рассматриваемых веществ условно равны при соблюдении рабочих концентраций, поэтому далее мы говорим о безопасности ГОТВ для персонала и оборудования.

Мы выделили безопасность для персонала на первое место, часто безопасностью для персонала пренебрегают, забывая о том, что, по статистике, большинство людей, погибших при сработке АСГПТ, погибло даже без реального пожара, в следствии ложного пуска систем пожаротушения. Поражает, что при оценке ГОТВ данный критерий часто убирается на второй план

Первым мы говорим о CO2, несмотря на опасность, этот газ сих пор применяется из-за его дешевизны. При тушении с помощью CO2 создается огнетушащая концентрация (34,9%) не позволяющая горению продолжаться , но это так же не дает ни малейших шансов для персонала, не успевшего покинуть защищаемое помещение (свыше 10% опасная для жизни концентрация CO2). Мы сразу отвергаем возможноть применения данного ГОТВ для тушения серверных и ЦОД. Говоря о безопасности для оборудования, стоит упомянуть, что при использовании CO2 в защищаемом помещении резко понижается температура, что при определенной влажности может вызвать образование конденсата, пролонгированное последствие которого вполне предсказуемо.

Следующим мы рассмотрим Инерген, выбрав его, как лучшего представителя инертных газов применяемых для пожаротушения. В свете нашего первого критерия – безопасности для персонала, Инерген выглядит хорошо. NOAEL для Инергена 43% при рабочей концентрации 36,5%. NOAEL — параметр которым мы будем пользоваться в дальнейшем, показывающий максимальную концентрацию газа, при которой не наблюдатся токсикологические или негативные физиологические эффекты. Но для Инергена необходимо отметить малый запас между рабочей концентрацией и NOAEL, поэтому для инертных газов так опасны ошибки в проектировании и последующие изменения в планировках защищаемых помещений (например, добавляя в защищаемое помещение новое оборудование, вы будете увеличивать конецентрацию газа за счет уменьшения объема). Кроме того Инерген хранится в баллонах под высоким давлением (250-300 бар), что добавляет потенциальную опасность , как для оборудования так и для персонала. В качестве примера можем привести недавний взрыв баллона с Инергеном в Музее естественных наук Турина в августе этого года, где только по счастливой случайности (взрыв произошел в 5 часов утра) не погибли люди. Взрыв привел к уничтожению экспонатов музея и к , внимание, повреждению строительных конструкций. Исходя из вышесказанного мы можем говорить о том, что Инерген проходит по обоим критериям безопасности, только при грамотном проектирование и жесточайшем последующем контроле за оборудованием.

Переходим к группе Хладонов. Несмотря на общее название и похожие формулы, влияние этих ГОТВ на человека и оборудование разное, поэтому мы будем рассматривать их по отдельности. Начнем с наиболее распространенного Хладона 125. NOAEL 7,5 % при огнетушащей концентрации 9,8 , то есть для персонала данное ГОТВ опасно. В 2008 году Санкт-Петербургским филиалом ФГУ ВНИИПО МЧС России были проведены стендовые испытания хладонов 125, 227еа, 318, где оценивалась безопасность ГОТВ на лабораторных мышах и крысах . При пуске Хладона 125 “ в режиме пожаротушения” не выжило не одной мыши из испытуемой группы (крыс выжило 60%). По критерию безопасности для оборудования никакой негативной информации у нас нет, но хочется напомнить, что по Киотскому протоколу (о борьбе с глобальным потеплением) 125, как и 227еа Хладон будут запрещены к применению уже с 2017 года.

Хладон 227еа в эксперименте ФГУ ВНИИПО МЧС России, показал лучшие результаты 100% мышей выжило, но вот крыс погибло больше — 50% . NOAEL для 227еа составляет 9% при огнетушащей концентрации 7,2% . Как мы видим запас на ”ошибки проектирования” и “изменение объема” достаточно мал, и это учитывая что эксперимент на животных производился при нормальной огнетушащей концентрации. По критерию безопасности для оборудования, как и в случае с Хладоном 125, мы так же не имеем никакой негативной информации.

Хладон 23 интереснее всего из всей группы хладонов. NOAEL 30% при огнетушащей концентрации 14,6% , что дает хороший “запас по безопасности“. Поэтому это первый хладон, подходящий нам по критерию безопасность для персонала. Но вот с безопасностью для оборудования есть загвоздка — в заключении Центра по безопасности культурных ценностей есть интересная фраза : «…следует ограничить его непосредственный контакт с открыто хранящимися предметами… выполненными из меди и медных сплавов». В связи с этим мы считаем не безопасным для оборудования применение Хладона 23 в ЦОД и серверных. В дополнение – по Киотскому протоколу Хладон 23 будет запрещен к применению после 1 января 2015 года.

Наш завершающий «участник» Novec1230. NOAEL 10% при огнетушащей концентрации 4,2 %. В эксперименте на лабораторных животных проводившемся для НИИ Гигиены РЖД выжили все животные. В смысле безопасности оборудования Novec1230 имеет диэлектрическую способность 2,3, что более чем в два раза превышает диэлектрическую способность N2. Если же говорить о пролонгированном действии, примерно раз в месяц у нас, в Группе Компаний «ПОЖТЕХНИКА», происходят показательные пуски ГОТВ Novec 1230 в нашей серверной, без остановки оборудования.

Вывод на наш взгляд прост – единственное газовое огнетушащее вещество, возможное к применению для пожаротушения в современных серверных и ЦОД — 3M Novec1230, которое позволяет не опасаться не только за оборудование, но и за собственную жизнь.

Модульное пожаротушение: типы установок и систем

Автоматическое модульное пожаротушение – этому понятию дают определение два основополагающих документа, регламентирующих проектирование стационарных систем пожаротушения и автоматической сигнализации: НПБ 88-2001*, СП 5.13130.2009. Модульное тушение – это системы, в состав которых входит один/нескольких модулей, способных ликвидировать пожар. Их размещают в защищаемых помещениях и возле них. Модули тушения – это изделия, хранящие и подающие огнетушащие вещества после пускового сигнала.

Батарея с зарядом в установке модульного типа

Типы установок

Установки модульных систем последние годы активно заменяют традиционные агрегатные установки тушения пожаров в составе комплексной автоматической противопожарной защиты объектов, являясь унифицированным набором оборудования, способным защищать как помещения небольших строительных объемов, площади, так и их группы, объекты в целом.

Читать еще:  Самые красивые и неприхотливые цветы для дачи

Используя те же огнегасящие агенты, что и традиционные установки тушения пожаров, они бывают следующих типов:

  • Газовые установки тушения.
  • Порошковые системы тушения.
  • Пенные, водяные установки пожаротушения.

Газовое

Это наиболее давний вид модульного тушения пожаров в небольших, особо важных помещениях, ввиду хранения в них художественных, материальных ценностей, уникальных рукописей, документов, архивов оцифрованной информации; размещения электронного/электрического оборудования управления производственными процессами, системами жизнеобеспечения.

Модульная система состоит из баллонов с различными огнегасящими газами/газовыми смесями:

  • Газами, находящимися в сжиженном состоянии – шестифтористой серой, углекислотой, хладонами.
  • Газами и смесями в сжатом виде – азотом, аргоном, аргонитом (смесью азота и аргона в равных долях); инергеном, сходным по составу с аргонитом, но с 8% добавкой СО2.

Модульная установка газового типа

Баллоны с огнетушащими газовыми агентами устанавливают, как в помещениях диспетчерских, центров, узлов управления предприятий непрерывного технологического цикла с множеством пожарных отсеков с высокой категорией по взрывопожарной опасности; архивов, серверных, дата-центров, так и рядом с ними в смежных помещениях, отделенных противопожарными преградами.

Срабатывание модулей газового пожаротушения, сопровождающееся равномерным истечением огнегасящих агентов из насадок на распределительных трубопроводах, выполненных из стальных труб, происходит после поступления пускового импульса от приборов приемно-контрольных пожарных, блоков управления пожаротушением, получивших сигнал о возгорании в защищаемом помещении от датчиков дыма, аспирационных, газовых пожарных извещателей.

Такой объемный принцип работы модульного тушения помещений огнегасящими газами позволяет экстренно и эффективно защищать высокотехнологичную электронную/электрическую аппаратуру, оборудование управления; помещения хранения важной информации как в цифровом виде, так и на бумажных носителях; обеспечивая пожарную безопасность в библиотеках, книгохранилищах, архивах, дата-центрах.

Баллоны газовой установки пожаротушения с различными смесями

По способу хранения газового огнетушащего состава АУГП разделяются на централизованные и модульные. Оборудование АУГП с централизованным хранением ГОС следует размещать в станциях пожаротушения. Помещения станций пожаротушения должны быть отделены от других помещений противопожарными перегородками 1-го типа и перекрытиями 3-го типа.

Помещения станций пожаротушения должны быть высотой не менее 2,5 м для установок с баллонами. Минимальная высота помещения при использовании изотермической емкости определяется высотой самой емкости с учетом обеспечения расстояния от нее до потолка не менее 1 м. В помещениях должна быть температура от 5 до 35 °С, относительная влажность воздуха не более 80 % при 25 °С, освещенность – не менее 100 лк при люминесцентных лампах или не менее 75 лк при лампах накаливания. Аварийное освещение должно соответствовать требованиям СНиП 23.05.07-85. Помещения станций должны быть оборудованы приточно-вытяжной вентиляцией с не менее двукратным воздухообменом в течение 1 ч. Станции должны быть оборудованы телефонной связью с помещением дежурного персонала, ведущим круглосуточное дежурство.

Порошковое

Огнетушащие порошки стали использовать сравнительно недавно, но порошковое пожаротушение модульного типа уже в конце прошлого столетия стало стремительно набирать популярность как у заказчиков своей более низкой стоимостью, по сравнению с традиционными водяными системами, оборудованными спринклерными, дренчерными оросителями; минимумом необходимого оборудования; простотой установки модулей; отсутствием необходимости монтировать сотни метров распределительных трубопроводов, так и у проектировщиков специалистов монтажных организаций.

Пример проекта порошковой системы пожаротушения

Модули порошкового тушения пожаров изготавливаются в различных вариантах:

  • Способными срабатывать в автономном режиме от теплового воздействия, пускового импульса теплового пожарного извещателя.
  • От блока управления пожаротушением, получившего сигнал от различных видов пожарных извещателей.

Пенное

Модульное пенное пожаротушение используется для подавления пожаров в насосных, расходных складах; небольших по площади, строительному объему производственных участках, цехах промышленных предприятий; логистических комплексах, где изготавливаются, хранятся или обращаются легковоспламеняющиеся, горючие жидкости, возгорание которых невозможно потушить водой.

Модульные установки подавления открытого горения ЛВ, ГЖ, в том числе горюче-смазочных материалов, пеной средней, высокой кратности также используются для объемного тушения подземных автостоянок.

Пенная система пожаротушения

В состав комплекта оборудования таких установок входят:

  • Один или несколько модулей пенного пожаротушения с запорно-пусковой арматурой.
  • Расчетное по объему защищаемого помещения количество генераторов пены.
  • Комплект подающих трубопроводов, которые легко соединяются между собой, монтируются на стены, потолок защищаемого помещения.
  • Необходимый запас пожарного пенообразователя.

Модули такого вида пожаротушения изготавливаются двух типов:

  • С раздельным хранением концентрата пенообразователя и воды, быстро смешиваемых, вытесняемых давлением сжатого воздуха или инертных газов в подающие трубопроводы.
  • С хранением готового к использованию раствора пенообразователя, что уменьшает инерционность модульной установки пенного тушения.

Модули 2 типа, в том числе используют в составе пенных установок пожаротушения традиционного агрегатного исполнения.

Водяное

Модульное водяное пожаротушение, несмотря на то что традиционные спринклерные, дренчерные системы подавления огня водой появились первыми, и до сих пор уверенно удерживают пальму первенства, стали применяться сравнительно недавно.

Модульное пожаротушение водой – это системы тушения тонкораспыленной водой, создающими в объеме защищаемого помещения взвесь капель не больше 150 мкм, эффективно подавляющую процесс горения; быстро снижающую температуру, что приводит к ликвидации пожара.

Принцип действия, состав установок сходен с пенными модулями пожаротушения:

  • Модули пожаротушения тонко распыляемой воды изготавливаются как закачного типа, так и укомплектованные баллонами с вытесняющим газом.
  • Очищенная вода, чаще всего со смачивающими добавками, вытесняется инертным газом из модуля.
  • Поступая на форсунки орошения по распределительным трубопроводам, она распыляется равномерно по всему объему помещения водяным туманом.

Установка модульного тушения тонкораспыленной водой

Пуск может осуществляться автоматически, дистанционно, а также в ручном режиме.

Кроме вышеперечисленных типов оборудования, существуют аэрозольные системы тушения с генераторами огнетушащего аэрозоля, которые по составу оборудования, конструкции, принципу действия огнегасящих устройств, также можно отнести к модульному виду пожаротушения.

Применение на объектах

Применение данных установок актуально для следующих объектов:

  • Где требуется высокая эффективность тушения;
  • Имеются ограничения по водоснабжению;
  • Актуальна минимизация ущерба от проливов воды.

Оптимальная область применения систем, установок модульного пожаротушения огнегасящими газовыми смесями, порошками, пеной средней, высокой кратности, тонкораспыленной водой:

  • Для тушения очагов возгораний классов А – С.
  • Для подавления воспламенения электрооборудования, изоляции кабельных линий с рабочим напряжением до 1000 В.
  • Для тушения загоревшихся розливов горючих технологических жидкостей, товарных нефтепродуктов на объектах их переработки, хранения, транспортировки.
  • Для защиты помещений обработки, хранения важной, уникальной информации на бумажных и цифровых носителях.
  • Для защиты производственных цехов, участков, складов, имеющих категории А, Б по опасности взрыва, пожара, в том числе с хранением ЛВЖ, ГЖ.
  • Для ликвидации очагов пожаров в машинных отделениях с двигателями на жидком топливе.
  • На объектах связи – от сотовых станций до телерадиоцентров.
  • В помещениях компактного хранения художественных, материальных ценностей – от запасников музеев до банковских хранилищ.

А также для защиты центров управления особо опасными в плане возможности взрыва, пожара технологическими процессами; диспетчерских промышленных предприятий с непрерывным процессом производства продукции, аварийная остановка которых может привести к пожарам и катастрофам техногенного характера, например, на АЭС.

Читать еще:  Морилка для дерева плюсы и минусы

Пример схемы подключения установки

Требования к защищаемым помещениям

Параметр негерметичности защищаемых помещений не должен превышать значений, указанных в приложении Д СП 5.13130.2009. Должны быть приняты меры по ликвидации технологически необоснованных проемов, установлены доводчики дверей, уплотнены кабельные проходки. В помещении следует предусмотреть постоянно открытый проем (или устройство, проем которого открывается при подаче ГОТВ) для сброса давления, если его необходимость подтверждена расчетом.

В системах воздуховодов общеобменной вентиляции, воздушного отопления и кондиционирования воздуха защищаемых помещений следует предусматривать автоматически закрывающиеся при обнаружении пожара воздушные затворы (заслонки или противопожарные клапаны).

Для оперативного удаления ГОТВ после тушения пожара необходимо использовать обще-обменную вентиляцию зданий, сооружений и помещений. Допускается для этой цели предусматривать передвижные вентиляционные установки.

Нормативные документы

В основном они сформулированы в СП 5.13130, но существуют и отдельные требования, методики испытаний элементов модульного оборудования различных видов:

  • ГОСТ Р 50969-96 к составу, комплектованию, испытаниям оборудования, входящего в состав модулей газового тушения.
  • ГОСТ Р 51091-97 – к порошковым системам.
  • ГОСТ Р 53286-2009 – к порошковым модулям тушения.
  • ГОСТ Р 50800-95 – к пенным системам.
  • НПБ 88-99 – к модульным системам с тонкораспыленной водой.

При проектировании, сертификационных испытаниях составных элементов модульных установок, систем тушения; проведении работ по монтажу комплектов оборудования; техническому сервису, текущему ремонту следует руководствоваться всем объемом нормативной документации, касающейся как модульных, так и агрегатных автоматических систем борьбы с огнем в помещениях защищаемых объектов.

Плюсы и минусы в обслуживании

Замена агрегатных систем на модульные установки расширила возможность защищать на объектах небольшие по площади пожароопасные помещения без дорогостоящего проектирования, выделения отдельных помещений под насосные станции пожаротушения, прокладки магистральных трубопроводов для подачи пены, воды; значительно упростила эксплуатацию и технический сервис.

Модульные системы тушения пожаров как на этапах проектирования, монтажа, так и в процессе последующей эксплуатации, сервиса обладают следующими преимуществами:

  • Запуск осуществляется принудительно при поступлении сигнала от пожарной сигнализации.
  • Комплект оборудования компактен, не занимает много полезной площади.
  • Он может быть размещен как внутри помещения, так и за противопожарной перегородкой, стеной, перекрытием вблизи защищаемого объекта, не требуя выделения отдельного помещения.
  • Комплект модульного пожаротушения можно легко объединить с аналогичным оборудованием для защиты группы помещений, вплоть до всего объекта защиты.
  • Несложность привязки типового комплекта оборудования, простота монтажно-наладочных работ значительно сокращают расходы заказчиков, инвесторов.
  • Оборудование модульных систем, установок пожаротушения унифицировано, стандартно, взаимозаменяемо; не требует особо высокой квалификации работников на всех стадиях работы с ним.
  • В ходе капитальных ремонтов, перепланировки помещений оборудование несложно демонтировать, чтобы впоследствии установить без потерь в нужном месте.

Из существующих видов модульного пожаротушения, руководствуясь противопожарными нормами, легко выбрать оптимальный вариант под конкретный объект защиты.

К недостаткам следует отнести зачастую неоправданно высокую стоимость комплекта модульного пожаротушения у многих поставщиков систем безопасности, компаний производителей такого оборудования.

Газовое пожаротушение для серверной

Особенности серверных помещений

Серверная комната – это выделенное технологическое помещение, в котором специально формируются и поддерживаются условия для размещения и работы серверного и телекоммуникационного оборудования.

К серверным выдвигаются особенные требования:

  • в таких помещениях поддерживается избыточное давление воздуха по отношению к соседним комнатам;
  • уровень пола должен быть минимум на 10 см выше, чем в смежных помещениях;
  • оборудование серверной сопровождается оснащением ее резервным источником электроэнергии;
  • В таких помещениях используют системы IP мониторинга, в которые входят приборы контроля температуры и влажности, датчики утечки воды, счетчики электрической мощности.

В связи со специфичностью серверных комнат, обеспечение ПБ в них отличается сложностью и повышенными требованиями.

Требования к системам пожаротушения в серверных

При проектировании тушащих комплексов для серверных помещений и подборе противопожарного оборудования, следует учитывать следующие нюансы:

  1. Приборы, машины и аппараты, размещенные в серверных комнатах, а также информация, содержащаяся в базах, имеют высокую стоимость. Поэтому система пожарной сигнализации для такого объекта подбирается с наиболее ранним обнаружением пожара. При этом огнетушащее вещество (ОТВ) должно быть безопасным для оборудования.

Тушение огня водой, порошком или аэрозолями в серверной комнате может нанести больше вреда, чем пользы. В связи с этим для защиты подобных помещений используют газовое пожаротушение.

  1. При возникновении пожара в серверном помещении, подавлять его придется без отключения оборудования от сети. Поэтому ОТВ должно быть диэлектриком, который способен тушить оборудование под напряжением.
  2. Система пожаротушения должна быть оснащена функцией задержки выпуска ОТВ для полной эвакуации людей в безопасную зону. Перед подачей ОТВ должны срабатывать свето-звуковые оповещатели.
  3. Проектирование ПБ и подбор противопожарного оборудования следует доверять только специалистам в данной области, которые разработают оптимальную схему тушения огня в серверной с наименьшими затратами.

Газовое пожаротушение – идеальный и максимально эффективный способ побороть пожар в помещении серверной. В современных газовых установках используют только разрешенные тушащие вещества (хладон, аргон, СО2, азот). Газ быстро выветривается, не оставляя токсичных компонентов в воздухе. Установки с газовым ОТВ можно применять даже при отрицательных температурах. Оборудование серверной после применения газа остается целым и невредимым.

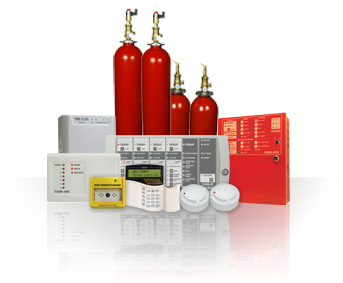

Конструкция и действие газовой установки

В состав газовой тушильной установки входят такие элементы:

  • модули газового пожаротушения, в которых содержится ОТВ;
  • распределительное устройство;
  • насадки и трубопроводы.

Газовые модули – центральный элемент системы. Они представляют собой баллоны из высокопрочной легированной стали с запорно-пусковым устройством (ЗПУ). ЗПУ срабатывает от действия электромагнита или пиропатрона.

Распределительное устройство (РУ) необходимо для подачи ОТВ в трубопровод. РУ – это тройной вентиль с запорным клапаном и подъемным механизмом, который открывает клапан и выпускает ОТВ.

Насадки служат для распыления газа, а трубопровод – для его транспортировки.

В зависимости от размеров серверной, помещение оснащается автоматической системой газового пожаротушения (площадь более 24 м 2 ) или пожарной сигнализацией (площадь менее 24 м 2 ).

В больших серверных несколько модулей объединяются в один комплекс, а в небольших комнатах достаточно установить один баллон.

При возникновении пожара в серверной, подаются сигналы тревоги и отключается вентиляция. Далее система удаляет дым и подает воздух в помещения с людьми.

Автоматика газового пожаротушения

В качестве огнетушащего вещества в газовых установках применяется сжиженный или сжатый газ, который хранится в специальных изотермических ёмкостях или баллонах под давлением. Физический принцип тушения в таких установках основан на вытеснении кислорода более тяжёлым газом, не поддерживающим горение. В этом случае тушение происходит либо локально по объёму, либо по всему объёму помещения. Как правило, такой способ тушения применяется для защиты помещений определённых категорий, имеющих достаточную степень герметичности и, самое главное, с ограниченным пребыванием людей.

Работа газовой установки в автоматическом режиме должна исключать возможность выпуска огнетушащего вещества в случае присутствия людей в помещении, при этом работа самой установки в тревожном режиме должна сопровождаться звуковой и световой сигнализацией, принуждающей людей покинуть помещение.

Читать еще:  Пожарные системы обслуживание ремонт и дооснащение

Ввиду этих требований установка, как сложный технический комплекс средств, должна обеспечивать выполнение следующих основных функций:

  • Контроль автоматических пожарных извещателей;
  • Управление запуском противопожарных модулей;
  • Управление звуковыми и световыми оповещателями;
  • Контроль исправности газовых модулей;
  • Контроль закрытия дверных проемов;
  • Реализация режимов автоматического дистанционного и местного запуска установки;
  • Блокировка автоматического или дистанционного запуска при наличии людей.

В случае модульных установок, приборы управления и баллоны с газом могут находиться в самом помещении, при этом ёмкость баллона определяется исходя из объёма помещения и степени его негерметичности. То есть, если из помещения, которое оборудуется установкой пожаротушения, возможны какие-либо утечки огнетушащего вещества, при выборе ёмкости баллона их необходимо предусмотреть. Ёмкость баллона должна эти утечки компенсировать. Если установка защищает несколько помещений, как правило, делается централизованная газовая станция. Обычно такая станция занимает отдельное помещение, в которое сводятся все трубопроводы от защищаемых помещений, и в котором установлена батарея газовых баллонов либо одна единая ёмкость с сжатым или сжиженным газом. В этом случае количество огнетушащего газа нормируется либо по количеству баллонов (в случае газовой батареи), либо по времени подачи огнетушащего газа (в случае общей ёмкости), которое должно обеспечить тушение пожара в определённом помещении. Недостатками газового тушения являются высокая стоимость огнетушащего газа и опасность для здоровья человека, но главное его достоинство – полное отсутствие материального ущерба предметам и оборудованию, находящимся в помещении. Для ликвидации последствий тушения достаточно проветрить помещение, например, с помощью специальных установок.

Пример реализации небольшой распределенной установки газового пожаротушения на базе блочно-модульного ППКУП показан на рис.

Несколько изолированных помещений имеют подвесные потолки и фальшполы, образующие скрытые объёмы, которые оборудованы самостоятельными шлейфами сигнализации. Функции контроля пожарных извещателей, управления оповещателями, контроля исправности газового баллона и функции управления тушением одного направления выполняют блоки «С2000-АСПТ». Датчики состояния двери позволяет блокировать запуск при входе/выходе из помещения; считыватель предназначен для дистанционного включения или выключения режима автоматики, а кнопка ручного пуска позволяет дистанционно активировать режим запуска установки.

На центральном посту охраны устанавливаются пульт «С2000М», а также блоки индикации и управления пожаротушением «С2000-ПТ». Один «С2000-ПТ» отображает состояния и позволяет централизованно управлять 4 направлениями тушения. В рамках одной системы может использоваться несколько блоков «С2000-ПТ», относящихся к одним и тем же направлениям тушения. Их количество ограничено только общим количеством приборов, управляемых одним пультом «С2000М».

Приборы пожаротушения, отвечающие за защиту каждого направления, объединяются интерфейсом RS-485 с приборами, размещёнными на посту охраны (пульт, блок индикации).

Каждому направлению пожаротушения в базе данных пульта «С2000М» ставится в соответствие один раздел, текущая информация о каждом разделе транслируется пультом блоку «С2000-ПТ» и отображается на индикаторах блока. При необходимости нажатием кнопок «Тушение» и «Автоматика» блока можно запустить команды на включение/выключение режима автоматического запуска или запуск/сброс пожаротушения по каждому из направлений. Стоит иметь в виду, что все команды по дистанционному управлению аппаратурой пожаротушения формируются только пультом «С2000М», а блок «С2000-ПТ» является все лишь инструментом, позволяющим их инициировать.

Также на посту охраны можно реализовать обобщённое оповещение о пожаре и сигнализацию о режиме состояния автоматического запуска. Для этого каждому разделу (направлению пожаротушения) можно назначить управление одним (или несколькими) выходами блока «С2000-КПБ», в соответствии с имеющимися тактиками управления. Стоит отметить, что такое построение системы предполагает два уровня управления. Первый уровень — управление установками автоматического пожаротушения по месту возгорания обеспечивает блок «С2000-АСПТ», второй уровень — дистанционный контроль и управление каждым направлением обеспечивает пульт «C2000М». При такой конфигурации системы, даже если в ходе пожара возникнет неисправность линии интерфейса, весь набор необходимых мер по тушению пожара будет выполнен автоматически, без участия сетевого контроллера.

Система автоматического пожаротушения с газовой батареей

Пример построения более сложной системы пожаротушения, с основной и резервной газовыми батареями, показан на рис. 18. Разводка трубопровода, подающего огнетушащее вещество от газовой батареи по направлениям пожаротушения, предполагает наличие запорного клапана на отводе в каждое направление. Там же устанавливается сигнализатор давления (СДУ), он же датчик выхода огнетушащего вещества. Система строится аналогично предыдущей, однако в данном случае функции управления пожарной автоматикой делятся между блоком «С2000-АСПТ» и пультом «С2000М». Работает система следующим образом: при возникновении условий, разрешающих включение установки газового пожаротушения, блок «С2000-АСПТ» формирует сообщение «запуск» и открывает запорный клапан, включенный в его пусковую цепь. Пульт «С2000М», получив сообщение о запуске по определенному направлению, включает выходы блока «С2000-КПБ», которые открывают заданное количество баллонов в установке. Огнетушащий газ поступает в общий трубопровод и выходит через открытый клапан в горящее помещение. Как только давление газа на вводе трубопровода в помещение достигнет заданной величины, сработает сигнализатор давления, блок «С2000-АСПТ» отправит пульту «С2000М» сообщение об успешном запуске по данному направлению, а на блоке «С2000-ПТ» включится отобразиться соответствующее состояние.
Если блок «С2000-АСПТ» не зафиксировал срабатывание сигнализатора давления в течение заданного времени после открытия запорного клапана, пульт «С2000М» получит сообщение «Неудачный запуск» по данному направлению. Получив такое сообщение, пульт включит выходы блока «С2000-КПБ», отвечающие за открытие баллонов резервной газовой батареи. Таким образом, будет реализована функция управления резервированной центральной установкой газового пожаротушения. У прибора «С2000-КПБ» имеется возможность контроля шлейфов массы и давления огнетушащего вещества (контроль пуска). Стоит обратить внимание на то, что обычно основная и резервная газовые батареи, использующиеся в системе, одного типа. Поэтому контролируется либо масса огнетушащего вещества, либо давление.

Электропитание автоматики систем пожаротушения и вентиляции

В соответствии с требованиями Федерального закона от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» автоматические установки пожаротушения должны быть оборудованы источниками бесперебойного электропитания. Другой нормативный документ, определяющий параметры электропитания для автоматики пожаротушения — ГОСТ Р 53325. В нем указано:

по степени обеспечения надежности электроснабжения электроприемники автоматических установок пожаротушения и систем пожарной сигнализации следует относить к I категории согласно Правилам устройства электроустановок, за исключением электродвигателей компрессора, насосов дренажного и подкачки пенообразователя, относящихся к III категории электроснабжения;

при наличии одного источника электропитания (на объектах III категории надежности электроснабжения) допускается использовать в качестве резервного источника питания аккумуляторные батареи или блоки бесперебойного питания, которые должны обеспечивать питание указанных электроприемников в дежурном режиме в течение 24 ч плюс 1 ч работы системы пожарной автоматики в тревожном режиме. При этом допускается ограничить время работы резервного источника в тревожном режиме до 1,3 времени выполнения задач системой пожарной автоматики;

при использовании аккумулятора в качестве источника питания должен быть обеспечен режим подзарядки аккумулятора.

Таким образом, бесперебойное питание приборов управления пожаротушением «С2000-АСПТ» и «Поток-3Н» может осуществляться от устройств АВР шкафов пожарной автоматики для зданий, спроектированных по 1 категории электроснабжения. При отсутствии АВР, может использовать резервированное электропитание от встроенных аккумуляторов.
