Как сделать круглое отверстие в дереве

Инструмент для вырезания круглых отверстий в дереве

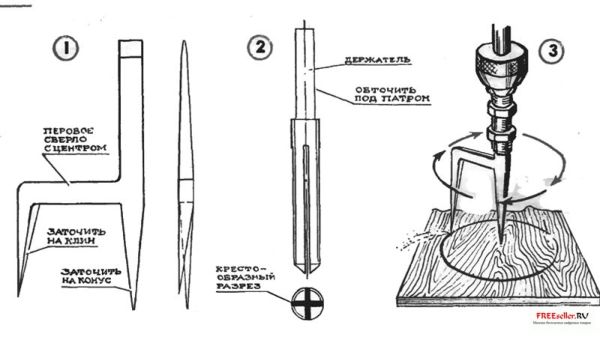

Чтобы прорезать большое круглое отверстие в доске или фанере, большей частью поступают так: сверлят дырку обыкновенным сверлом, а затем разрабатывают ее напильником. И редко удается таким путем получить отверстие правильной формы. Конечно, можно воспользоваться коронками по дереву, но когда их нет под рукой, можно изготовить самодельный кругорез.

Он состоит из цангового держателя и набора сменных «перовых» сверл нужных размеров. «Перо» центровое делается из инструментальной стали, например, из рубаночной железки. Режущая часть его затачивается на клин (в форме стамески). Конец центра «пера» должен быть на 3 — 5 мм длиннее этой «стамески».

Держатель делается из болта (или шпильки) диаметром 10 -12 мм в зависимости от возможности патрона ваших коловорота, дрели, станка. Головка болта отрезается, сам он со стороны резьбы пропиливается вдоль крестообразно, так, чтобы получилось подобие цанги. Хвостовик «пера» делается клиновидным, ширина его не должна превышать диаметр резьбы болта.
Держат сверло две гайки: одна — направляющая, другая — зажимная. Вторую желательно взять чуть меньшего диаметра — с учетом того, что ваша цанга имеет прорези, позволяющие, сжимая, слегка изменить диаметр болта.

Если вам достаточно кругореза с постоянным радиусом, то «перо» можно приварить к держателю.
Такими приспособлениями нам удавалось быстро и, главное, точно прорезать круглые отверстия в досках до 50 мм толщиной.

Если вам требуется сделать в дереве отверстие большого диаметра, то придется использовать специальные приспособления, каждое из которых имеет свои особенности. Мы рассмотрим все возможные варианты и расскажем об их основных преимуществах и недостатках, чтобы вы смогли выбрать оптимальный вариант в соответствии со спецификой проведения работ в той или иной ситуации.

На фото: оборудование для дерева отличается от приспособлений для бетона и керамики

Критерии выбора качественного варианта

Ниже мы рассмотрим основные виды приспособлений для вырезания отверстий в дереве, а пока обозначим критерии, которым должен соответствовать любой вариант вне зависимости от его модификации:

Совет! Чтобы гарантированно приобрести качественное изделие, будь то электрический лобзик по дереву или дисковая пила, нужно обращаться к официальным представителям того или иного бренда или покупать продукцию в известных магазинах, которые заботятся о своей репутации и не продают дешевые подделки.

Наборы дешевых кольцевых сверл настолько ненадежны, что их может хватить только на однократное использование

Читать еще:  Роза домашняя в горшке как размножить

Виды изделий и их особенности

Рассмотрим, какие варианты можно встретить в нашей торговой сети и чем они отличаются друг от друга.

Перьевые сверла

Самый распространенный и бюджетный вариант, которым достаточно удобно работать даже неопытным мастерам. И вы также своими руками сможете освоить этот нехитрый процесс.

Рассмотрим основные плюсы этого решения:

  • Диапазон диаметров варьируется в пределах от 10 до 60 мм.
  • Работа производится довольно быстро, но при этом качество отверстия невысокое, добиться идеального результата вряд ли получится.
  • Максимальная глубина сверления составляет примерно 150 мм.
  • Изделия продаются либо в наборах по 5-6 штук, либо по отдельности, поэтому вы сами решаете, какой вариант подходит вам.
  • При необходимости можно купить удлинитель, который зажимает сверло и увеличивает его длину на 300 мм.

Варианты большого размера обычно продаются поштучно, малого — в наборах

Нельзя не затронуть такой интересный вариант, как регулируемое перьевое сверло, этот тип изделий может делать отверстия диаметром от 22 до 76 мм. Работы производятся на низких оборотах с использование достаточно мощного электроинструмента.

Регулируемое перо – новое слово в изделиях данного типа

Сверло Форстнера

Этот вариант изделий используется очень широко в мебельном производстве благодаря целому ряду несомненных преимуществ:

  • Края проделанного отверстия получаются идеально ровными, что недоступно для других вариантов.
  • Высокая надежность и длительный срок службы позволяют использовать такие приспособления годами.

Массивные узлы очень надежны

  • Диапазон размеров варьируется в пределах от 10 до 60 мм.
  • Стандартная глубина сверления составляет около 10 см, но при желании можно дополнительно приобрести удлинитель на 300 мм.
  • Это единственный вариант, с помощью которого можно сверлить глухие отверстия, ведь центровочный шип выступает всего на пару миллиметров.

Винтовые сверла

Этот вариант очень популярен среди тех, кто производит сверление отверстий большого диаметра в дереве на значительную глубину. Для их использования не нужна специальная инструкция, достаточно присоединить узел к электроинструменту и можно начинать работу.

Из особенностей можно выделить следующие:

Спиральные приспособления выпускаются в широком диапазоне размеров

  • Данный вариант выпускается в трех вариантах длины: 220, 450 и 600 мм. Наиболее популярен последний тип, так как с его помощью можно эффективно сверлить материалы большой толщины.
  • Лучше всего использовать дрель со скоростью вращения 800 об/мин. Это позволяет проводить работы наиболее эффективно, но при это показатели мощности электроинструмента должны быть высокими.
  • Если необходимо сверлить отверстия в срубах через 2-3 бревна, то другие варианты даже рассматривать не стоит, данное решение оптимально по всем показателям.
  • Шестигранный хвостовик позволяет надежно фиксировать узел в патроне дрели.
Читать еще:  Что делать при пожаре разные случаи

Все мастера, возводящие срубы, используют именно этот вариант

Круговые регулируемые конструкции

Народное название данного приспособления – балеринка по дереву. Конструкция представляет собой своеобразный циркуль, посередине которого расположено центрирующее сверло, а на перекладине передвигаются режущие элементы, которые можно устанавливать в различных положениях.

Особенностями этого решения можно считать следующие факторы:

  • С его помощью очень хорошо обрабатывать листовые материалы и изделия толщиной до 20 мм. Конструкция отлично справляется как с деревом, так и с ДВП, ДСП, фанерой и другими подобными вариантами.
  • Диапазон возможных диаметров отверстий достаточно широк и составляет от 30 до 130 мм. Это гораздо больше, чем все вышеописанные варианты, и единственным минусом можно считать небольшую глубину обработки.
  • В комплекте должен идти шестигранный ключ для регулировки положения режущих узлов и кернер для нанесения меток на поверхности. Работы рекомендуется осуществлять на невысоких оборотах, так как в процессе сверления режущие элементы подвергаются весьма сильным нагрузкам и могут просто-напросто сломаться.

Так выглядят балеринки для работы с деревом

Важно! В продаже можно встретить множество подделок, которые недолговечны и плохо справляются с работой, поэтому к выбору этого варианта следует отнестись особенно внимательно и скрупулезно (смотрите также видео в этой статье).

Чем просверлить отверстие в дереве большого диаметра? Читайте об этом ниже.

Кольцевые сверла по дереву

Второе название приспособлений подобного рода – коронки для дерева , они получили широкое распространение в силу целого ряда преимуществ:

  • Возможность сверления диаметров от 19 до 127 мм, у вас не возникнет вопроса, как просверлить большое отверстие в дереве, работа будет простой и быстрой.

  • Изделия продаются наборами по 12 или 6 штук, что позволяет иметь под рукой широкий диапазон приспособлений для всех случаев жизни. Конечно, стоимость такого набора будет достаточно внушительной, зато вы раз и навсегда решите проблему с приспособлениями для создания больших отверстий в деревянных конструкциях.

У любого человека, работающего с деревом или материалами на древесной основе, довольно часто возникает необходимость просверлить в листовой плите круглое отверстие большого диаметра. Конечно, можно задействовать лобзик и выпилить необходимый круг им, однако это не всегда удобно. В таких ситуациях применяется балеринка по дереву, являющаяся специальным устройством для получения именно круглых отверстий больших диаметров.

Читать еще:  Правила пожарной безопасности жилого дома

Устройство балеринки

Конструкция этого инструмента несложная, представляет собой, в наиболее распространённом варианте, кронштейн с закреплённым по его оси вращения сверлом. Это центральное сверло не только намечает центр будущего большого отверстия, но и обеспечивает опору для стабильного вращения всего устройства. На двух противостоящих плечах кронштейна расположены две каретки с закреплёнными в них резцами. Штанга кронштейна специальным образом размечена, что позволяет устанавливать каретки с резцами с довольно высокой точностью. Разведя боковые резцы на необходимое расстояние, их фиксируют на кронштейне прижимными винтами, после чего начинают работу. Нелишней будет проверка разлёта режущих кромок при помощи штангенциркуля.

Кроме этой существует ещё несколько модификаций, в которых один, два или даже три резца. Они отличаются разной конструкцией кронштейна — это может быть диск, по которому для регулировки диаметра в специальных прорезях перемещаются резцы. Также в оси, на которой вращается балеринка по дереву, бывает просверлено отверстие, прямое или под углом, а сквозь него вставлен резец, фиксируемый контрящим винтом. Это также обеспечивает возможность регулировки диаметра получаемого в итоге круга, а один резец неплохо справляется с задачей, особенно если он изготовлен из хорошей стали и грамотно применяется.

Хвостовик центральной оси бывает круглым или иметь специальную форму для фиксации в SDS-патроне. Довольно часто используются ножи различной формы, способные снимать прямую или закруглённую фаску там, где это необходимо.

Назначение и особенности применения

Основным и единственным назначением этого специнструмента является вырезание аккуратных круглых отверстий диаметром до 300 мм. Материалы, подвергаемые обработке, разные — это дерево, фанера, ДСП, МДФ, ДВП, пластиковые панели, гипсокартон. Существует похожий инструмент для прорезания отверстий в керамической плитке и похожих твёрдых материалах. Общим у всех них является одно — толщина плиты не должна быть слишком большой. В сопроводительных документах, с которыми продаётся сверло балеринка по дереву, чаще всего указана предельная толщина материала около 15 мм.

Особенностью применения балеринок с одним резцом специалисты отмечают довольно высокие биения из-за несимметричности конструкции и заметного рычага, противодействующего вращению. Поэтому подобные устройства используются, как правило, в стационарных сверлильных станках. Это не только снижает опасность срыва заготовки, но позволяет сберечь руки работника.

Есть, однако, немало мест, где приходится работать при помощи ручных дрелей, шуруповёртов или перфоратора. В этом случае применяется двухрезцовая система, поскольку два резца в значительной степени компенсируют друг друга. Но и в таких случаях требуется осторожность, внимание и аккуратность. Нужно также давать «отдых» инструменту, поскольку сверление отверстий около 150–200 мм. создают на него значительную нагрузку. Перерывы дают возможность остыть резцу (или резцам). Вообще, это не то устройство, которое терпит спешку и невнимательность. Наличие на материале ламинированного покрытия или шпона также не упрощает выполнение задачи — требуется особая аккуратность, использование выходной подкладки. Работа на слишком высоких оборотах не рекомендуется, как правило, достаточно 1000–1400 об/мин.

Достоинства и критерии выбора

Преимущества балеринки следующие:

  • получение аккуратных отверстий диаметром до 300 мм;
  • простая и надёжная конструкция;
  • невысокая цена, что при необходимости сделать всего несколько отверстий (в быту, например) оказывается решающим;
  • возможность регулировки диаметра.

Многие возражают, что там, где применяется балеринка по дереву, можно было бы использовать коронки или круговые пилы. Однако коронки имеют фиксированный диаметр без возможности регулировок и довольно высокую цену. Поэтому они чаще используются при таких работах, где нужно вырезать большое число одинаковых отверстий (для крепления стандартных светильников, розеток и тому подобное). При необходимости работы с несколькими отверстиями различных диаметров больше подойдёт балеринка.

Выбирать это устройство следует внимательно, используя критерии, которые важны для любого инструмента. Это качество изготовления, аккуратность заточки ножей, надёжность фиксации элементов конструкции и прочие тонкости, известные любому, кто хоть иногда сталкивался с режущим оборудованием. Несмотря на это, многие выбирают балеринку, исходя только из такого критерия, как стоимость. Этим людям следует быть ещё в большей степени осторожными, поскольку дешёвый инструмент может не обладать надлежащими характеристиками и быть довольно опасным. Всегда нужно помнить, что вращение происходит с высокой скоростью и ненадёжно зафиксированный резец может ударить человека или просто улететь в сторону с непредсказуемым результатом.

Однако для использования в быту, при малых объёмах работы или необходимости просверлить несколько отверстий разных диаметров балеринка по дереву показывает себя с хорошей стороны и, благодаря невысокой стоимости, окупается достаточно быстро. Другие типы инструмента для подобных задач использовать не всегда оправдано.

Сверла по дереву: виды, особенности конструкции и применения

Для качественного выполнения даже такой несложной процедуры, как сверление отверстий в изделиях из дерева, необходимы правильный режим и соответствующий инструмент. Выбирая сверло по дереву, следует учитывать характеристики как обрабатываемого материала, так и отверстия, которое необходимо выполнить. На современном рынке представлено большое разнообразие сверл, предназначенных для выполнения отверстий в дереве, поэтому подобрать инструмент для решения определенных технологических задач не составит особых проблем.

Сверление корончатым сверлом по дереву отверстий для подрозетников

Основные виды

Основным параметром, в зависимости от которого осуществляется разделение сверл по дереву на различные виды, является конструкция рабочей части. По данному признаку инструменты для сверления древесины могут относиться к одной из следующих категорий.

Сверла этого типа используются для выполнения в дереве отверстий среднего диаметра – до 25 мм. Применять такой инструмент целесообразно в тех случаях, когда к точности геометрических параметров, а также к качеству исполнения отверстий предъявляются не слишком строгие требования. Среди наиболее значимых достоинств перьевых сверл следует отметить невысокую стоимость и простоту обслуживания.

Перовые сверла считаются самыми доступными по цене

Инструменты корончатого типа предназначены для сверления отверстий большого диаметра. По своему конструктивному исполнению коронки по дереву напоминают металлический стакан с хвостовиком, на рабочем торце которого выполнены режущие зубья. При вращении такого сверла его режущие зубья, взаимодействуя с обрабатываемой деталью, вырезают на ее поверхности круг требуемого диаметра.

Набор коронок по дереву

Сверла по дереву спиральные также называют винтовыми. Их рабочая часть напоминает шнек. Используются они для сверления в дереве отверстий небольшого диаметра. За счет особенной конструкции сверл, относящихся к винтовому типу, при их использовании из зоны обработки эффективно удаляется стружка. Винтовое сверло, кроме того, обеспечивает высокую точность и исключительно высокое качество выполняемой обработки.

Сверло по дереву спиральное с подрезателями

Это инструменты, при помощи которых в изделиях, изготовленных из дерева, создают не сквозные, а глухие отверстия с идеально ровным дном. Кроме того, если использовать такое сверло по дереву с дополнительными приспособлениями, можно просверлить в деревянном изделии отверстие квадратной формы.

Выпускается множество модификаций сверла Форстнера

При помощи таких инструментов возможно не только сверление древесины, но и выполнение в изделиях из дерева пазов различной конфигурации. Сверла данного типа чаще всего и применяют в тех случаях, когда требуется выполнить сложную обработку деревянных деталей, а для того чтобы просверлить обычное отверстие, используют спиральное сверло, перьевой или корончатый инструмент.

Сверла фрезеровальные предназначены для сверления круглого отверстия и его последующей расточки до нужной формы. Используются при работе с древесиной и тонким металлом

Хвостовая часть сверл, предназначенных для обработки дерева, обычно имеет цилиндрическую форму, но производители также выпускают их и с хвостовиками другой конфигурации. Так, на современном рынке можно приобрести сверла для обработки дерева, хвостовики которых могут быть:

  • треугольными, оптимально подходящими для фиксации в трехкулачковом патроне (инструменту с треугольным хвостовиком идеально передается крутящий момент, а провернуть его в патроне не в состоянии даже очень значительные нагрузки);
  • шестигранными (устанавливать инструменты с такими хвостовиками можно как в стандартный, так и в трехкулачковый патрон, но при этом очень велик риск проворачивания сверла при воздействии на него серьезных нагрузок);
  • коническими (инструменты с хвостовиками данного типа используются преимущественно для оснащения производственного оборудования);
  • четырехгранными (редко используемая форма хвостовиков, которые, однако, обеспечивают высокую устойчивость инструмента против проворачивания в патроне).

Сферы использования и конструктивные особенности

Как уже говорилось выше, чтобы качественно просверлить изделие из дерева, очень важно правильно подобрать соответствующее сверло. Учитывать при таком выборе надо как характеристики обрабатываемого материала (в частности, его твердость), так и тип отверстия, которое требуется выполнить. Именно поэтому домашним мастерам и специалистам, чья деятельность связана с обработкой деревянных заготовок, очень важно разбираться и в разновидностях, и в функциональных возможностях сверл по дереву.

Спиральные (винтовые) сверла

Спиральное, или винтовое, сверло может производиться с рабочими наконечниками двух типов: коническими и со специальными подрезателями. Если сравнивать оба типа по степени их эффективности, то она находится практически на одном уровне. Однако они отличаются нагрузкой, воспринимаемой инструментом в процессе обработки дерева. Так, в конструкции рабочей головки сверла с подрезателем имеется перемычка, которая становится причиной значительных нагрузок, передаваемых на все тело инструмента. Такого недостатка лишены сверла с конусной рабочей головкой, которые, кроме того, значительно лучше центрируются на поверхности обрабатываемого изделия. Конусная головка сразу входит в материал, и сверло не уводит в сторону. Между тем спиральные сверла с подрезателями благодаря особенностям своей конструкции позволяют создавать в дереве отверстия с более высокой точностью.

Конструкция спирального сверла по дереву

Сверление древесины при помощи спирального инструмента позволяет получать точные и аккуратные отверстия с ровными краями и гладкой поверхностью внутренних стенок. Использовать инструменты данного типа можно для сверления дерева любых пород и практически любой твердости, а также материалов, изготовленных на его основе (ДСП, МДФ, фанера и др.). Если сверло заглублять в обрабатываемый материал с небольшой скоростью, то отпадет необходимость в частом извлечении инструмента из создаваемого отверстия для удаления скопившейся стружки.

Спиральные сврла по дереву изготавливаются двух типов: 1 – с широкой ленточкой; 2 – с узкой ленточкой

При проектировании и изготовлении сверл винтовых большое внимание уделяется их геометрическим параметрам. Сюда, в частности, относятся угол наклона винтовой канавки, а также соотношение размеров элементов рабочей части в поперечном сечении. Угол наклона винтовой канавки и степень шероховатости ее рабочей поверхности оказывают влияние на эффективность отвода стружки в процессе обработки. Геометрия поперечного сечения рабочей части определяет прочностные характеристики сверла.

Геометрические параметры спиральных сверл по дереву

Наиболее уязвимыми с точки зрения поломок являются длинные сверла по дереву, диаметр которых не превышает 3 мм. Риск поломки увеличивается при неправильном подборе режимов сверления, а также при неаккуратном использовании инструмента. Со всеми сверлами по дереву, относящимися к длинным, следует обращаться очень осторожно. Длинное сверло, размер поперечного сечения которого может быть любым, используется для создания отверстий, глубина которых больше их диаметра в 20–30 раз.

К категории спиральных также относят шнековые сверла Левиса, используемые для выполнения в дереве глубоких отверстий значительного диаметра. Конструктивными элементами, из которых состоит такое шнековое сверло, является массивная спираль (шнек), опоясывающая центральный стержень инструмента.

Конструкция сверла Левиса

Для того чтобы такое сверло погружалось в обрабатываемый материал в заданной точке, на его рабочей части имеется наконечник с резьбой. Поскольку наружная поверхность шнека обработана до зеркального блеска, внутренние стенки выполняемого отверстия также получаются идеально гладкими. Еще одной отличительной особенностью конструкции этого инструмента для работы по дереву является небольшой угол наклона канавки, посредством которой из зоны выполнения обработки отводится стружка.

Шнековое сверло по дереву с центральным стержнем

Инструмент спирального типа, предназначенный для сверления дерева, выпускается в большом диапазоне рабочих диаметров. При необходимости сверления отверстий большого диаметра следует внимательно подходить к выбору оборудования, в комплекте с которым будет использоваться сверло. В этих случаях надо применять низкооборотистое устройство, а не обычную дрель, которая не предназначена для работы с инструментом большого диаметра.

Сверла перьевого типа

Для выполнения глубоких отверстий большого диаметра, к точности размеров и качеству которых не предъявляются слишком высокие требования, можно использовать недорогие сверла перьевого типа. Они выпускаются в диапазоне диаметров 10–60 мм и различной (в том числе и значительной) длины. Если длины перьевого сверла не хватает для выполнения в дереве глубокого отверстия, ее можно нарастить при помощи специального удлинителя. Однако при использовании такого приспособления, позволяющего увеличить глубину обработки еще на 30 см, следует соблюдать предельную аккуратность, так как место соединения инструмента и удлинителя не отличается высокой жесткостью.

К перовым также относят и регулируемое плоскофрезерное сверло

При сверлении отверстий в дереве с помощью перьевых сверл нельзя также оказывать сильного давления на инструмент, который представляет собой достаточно хрупкую конструкцию.

Сверла Форстнера

С такой непростой технологической задачей, как сверление в изделиях из дерева отверстий с плоским дном, способно справиться только сверло Форстнера. Его режущие кромки располагаются на ободке и боковой поверхности. Благодаря такой конструктивной особенности волокна обрабатываемой древесины подрезаются еще до того, как с ними в контакт вступят основные лезвия сверла, что способствует получению отверстия с ровными краями и гладкой внутренней поверхностью.

Сверло Форстнера пригодится для выборки глухих углублений под замки, чашечные петли или под эксцентриковые стяжки

К достоинствам инструмента данного типа также следует отнести и то, что он сохраняет точное направление сверления даже при обработке изделий, изготовленных из клееного массива дерева, а также не перегревается благодаря массивности своей конструкции.

Гибкие сверла

Следует сразу сказать, что гибких сверл специалисты пока не придумали, а таким термином не совсем корректно обозначают гибкие валы, которые, по сути, являются только приводным механизмом, передающим крутящий момент от патрона оборудования инструменту. Использование гибкого вала в комплекте с электродрелью, шуруповертом и сверлом позволяет выполнять отверстия даже в самых труднодоступных местах. Гибкий вал можно применять только со сверлами небольшого и среднего диаметра, для массивного инструмента такое приспособление не предназначено.

Пожалуй, единственной насадкой, подходящей под термин «гибкое сверло», можно назвать приспособление для сверления отверстий при монтаже коммуникаций внутри перегородок

Из всего вышесказанного становится понятно, что сегодня существует много разновидностей инструментов, позволяющих успешно просверлить отверстия в изделиях из дерева. Именно поэтому правильно подбирать сверла по дереву для решения определенной технологической задачи можно только при условии, что вы разбираетесь в их конструктивных особенностях и функциональных возможностях.

Круговое сверло балеринка по дереву

Для сверления в древесных материалах и древесине отверстий при помощи деревообрабатывающих инструментов предназначены свёрла. К их основным техническим характеристикам относятся: вид и геометрия, материал и термообработка, качество изготовления и точность.

Характеристики металла для сверла

Процесс сверления — это механическое и физическое воздействие сверла, поэтому сырьё, из которого оно изготавливается, должно иметь такие свойства, как:

  • Прочность. Это обеспечит сверление толстых слоёв древесины.
  • Усталостная прочность. Она характеризует способность сверла противостоять циклическим нагрузкам при контакте с древесиной.
  • Пластичность. Позволяет осуществлять операции по подготовке сверла к работе.
  • Твёрдость. Определяет стойкость металла.
  • Теплостойкость. Сохраняет механические свойства сверла при нагреве на больших скоростях сверления.
  • Устойчивость к коррозии. Возможность сверления сырой древесины.

Разновидности балеринок

Для работы по дереву

В домашней мастерской при работе с древесным материалом может понадобиться инструмент для вырезания круглых отверстий. К таким инструментам относится сверло, которое в обиходе мастера, работающие с деревом или материалом на его основе, называют балеринка. Точное название этого приспособления — круговое сверло.

Конструкция инструмента представляет собой кронштейн, по оси вращения которого закреплено сверло. Оно намечает центр отверстия и обеспечивает опору вращения всего приспособления. По краям кронштейна располагаются две каретки, в которых закреплены резцы. Штанга кронштейна размечена, поэтому каретку с резцами можно установить с высокой точностью. Перед началом работы боковые резцы разводятся на необходимое расстояние. Их прижимают к кронштейну винтами.

Существуют и другие модификации балеринки по дереву с одним, двумя или тремя резцами. Кронштейн может быть заменён диском, в специальных прорезях которого размещаются резцы для регулировки диаметра. Прямо или под углом в оси может быть просверлено отверстие, в которое вставляется резец, регулируемый контрящим винтом. Он обеспечивает размер диаметра получаемого круга.

Хвостик оси может быть круглым или специальной формы для фиксации в СДС-патроне. Чтобы снять прямую или закруглённую фаску, где это нужно, используют различной формы ножи.

Кроме дерева, материалом, с которым работает это приспособление, может быть гипсокартон, пластик, резина, кафель, металл.

Сверление гипсокартона

Для монтажа различного оборудования в гипсокартоне с диаметром до 100 мм предназначена балеринка для гипсокартона. Она представляет собой ножку с центрирующим наконечником, выше которой размещается крепление для штанги, вращающееся вокруг своей оси. Для того чтобы удержать инструмент, на конце центральной стойки расположена ручка с насечкой по боковой поверхности. На другом конце штанги размещается дисковый резец.

Приспособление работает следующим образом:

  • по центру предполагаемого отверстия засверливается инструмент;
  • на расстояние необходимого радиуса выставляется штанга;
  • круговыми движениями вырезается заданное отверстие, края которого не требуют доводки.

Преимущество сверла-балеринки для гипсокартона, по сравнению с другими инструментами для таких же работ, в том, что:

  • приспособление быстро вырезает отверстие;
  • дисковый резец не требует заточки;
  • несмотря на интенсивность работы, все приспособления не разбалтываются;
  • крепление для штанги не даёт резцу перемещаться хаотично, изменяя геометрию резания.

Инструмент для кафеля

Во время строительных или ремонтных работ может возникнуть необходимость сделать отверстие круглой формы в кафеле. Это необходимо для монтажа розетки, выключателя, выведения через стенку сантехнических труб или других элементов.

Для работы с кафелем активно применяются однорезцовые, двухрезцовые и трёхрезцовые кольцевые свёрла.

Применение этих приспособлений способствует идеально ровному резу плитки без скола эмали. Расставив и зафиксировав резцы на нужном расстоянии, получится отверстие необходимого диаметра и размера. Применение кругового сверла значительно сэкономит время и уменьшит трудозатраты. Работа инструмента похожа на то, как танцует балерина.

Этапы процесса сверления:

  1. На лицевой стороне плитки нужно отметить центр отверстия.
  2. Зафиксировать плитку.
  3. Установить в нужном положении резцы или фрезу.
  4. Место реза обработать машинным маслом.
  5. С малых оборотов начать резьбу.
  6. Чтобы закончить резьбу, нужно перевернуть плитку на обратную сторону и продолжить сверление.
  7. Напильником необходимо доработать края отверстия.

Технические характеристики

Для изготовления приспособления используется углеродистая сталь. Она представляет собой сплав углерода с железом. Количество углерода определяет прочность инструмента, способность сопротивляться нагрузке. Для большей износостойкости, меньшей чувствительности к перегреву и деформации некоторые производители в сплав добавляют хром, кремний, вольфрам, ванадий, молибден. Например, маркировка Р6М5 указывает, что сталь, из которой может быть изготовлена фреза или сверло содержит 6% вольфрама, 5% молибдена, это увеличивает прочность.

Для прочности и увеличения срока использования наконечник сверла может иметь напайки из твёрдых сплавов. Такие приспособления дают глубину реза 30 мм, а без напаек — 25 мм.

Комфортными для работы инструмента будут обороты от 1000 об/мин до 1400 об/мин.

Балеринка, в зависимости от функциональной принадлежности, делает отверстия, радиус которых находится в диапазоне от 20 до 150 мм, при этом диаметр вырезаемого круга будет в 2 раза больше. Например, при помощи настольно-сверлильного станка или дрели балеринка для металла позволяет вырезать или сверлить отверстия в металле с радиусом от 22 до 105 мм. Толщина материала, который подвергается обработке, должна быть до 14 мм. Материалом может быть сталь, чугун, латунь, бронза, алюминий.

Изготовление своими руками

Когда нет под рукой приспособления, способного вырезать круг из древесного материала или другого, то можно попробовать сделать его самостоятельно. Для этого понадобится цанговый держатель и набор нужного размера перовых свёрл. Цанговый держатель — это зажимной механизм, который применяется для зажима вращающегося режущего инструмента. Его можно будет сделать из болта, диаметр которого зависит от патрона коловорота, станка или дрели. Головку болта нужно обрезать, а со стороны резьбы пропилить вдоль крестообразно.

Центровое сверло затачивается на конус, а режущее — на клин. При этом конец центрового сверла должен быть длиннее на 3−5 мм.

Сверло держат две гайки: одна — зажимная, другая — направляющая. Если режутся отверстия с постоянным радиусом, то сверло к держателю можно приварить.

Недостатки приспособления

Кроме преимуществ, при работе с круговыми свёрлами имеются свои недостатки. К ним можно отнести:

  • срыв резьбы зажимного винта;
  • вибрацию при применении однорезцового инструмента;
  • износ резца;
  • сложность работы с трёхрезцовым приспособлением;
  • прерывистость в работе, чтобы избежать перегрева насадки;
  • частую поломку резца или сверла, в том числе во время работы;
  • поломка материала в процессе сверления.

Чтобы работать с круговым сверлом, нужен хороший инструмент, качественный материал, навыки в работе.

Техника безопасности

При работе с приспособлением нужно помнить о своей безопасности:

  1. Прежде чем приступить к работе, нужно проверить у всех элементов крепление.
  2. Глаза должны быть защищены от стружки очками.
  3. Одежда не должна способствовать попаданию во вращающие элементы.
  4. Сверло должно вращаться в момент приближения к материалу, это препятствует его быстрому затуплению.
  5. Следует учитывать при работе, что твёрдость материала сверла должна быть выше, чем твёрдость материала заготовки.
  6. Нужно по возможности использовать балеринку с защитной решёткой.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
