Облицовочный кирпич как несъемная опалубка

Несъемная опалубка пришлась ко двору современной теплотехнике

Ох и консервативен же российский индивидуальный застройщик. Дом ему подавай из кирпича или из деревянного бруса. Коли деньжат в обрез так можно из дешевых керамзито-бетонных блоков возвести жилище. Все эти технологии стары как мир и каждая по-своему хороша и обладает недостатками. Деревянные дома теплые, но имеют высокую степень пожароопасности и немалую стоимость. Кирпичные и керамзитобетонные высокую теплопроводность, что вызывает необходимость сооружать дополнительные теплоизолирующие прослойки, а это тоже приличная денежная наценка на строительство.

Монолитные по съемной опалубке и крупнопанельные технологии возведения жилья применяются только в многоэтажном строительстве. Главное преимущество этих методов — скорость возведения и дешевизна.

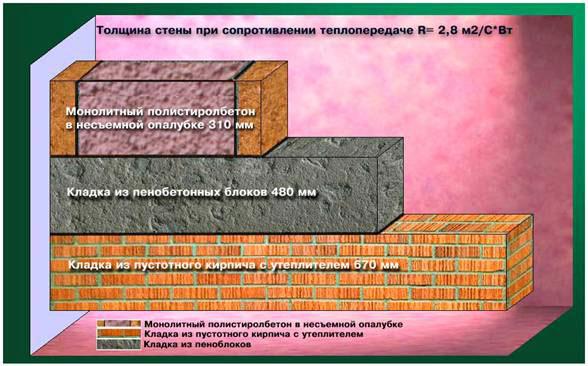

В 1998 году Госстрой России принял новый СНиП по строительной теплотехнике, где существенно повысились нормы районированной теплоизоляции. Строители задумчиво принялись чесать затылки. Все старые проекты домов в одночасье стали негодными, так как толщина и структура стен буквально не выдерживала этих нормативов. Теоретические расчеты показывают, что затраты на отопление домов с высоким уровнем теплопроводности перекрывают стоимость дома за пару десятков лет. В таких домах котлы и печи в зимнее время топятся круглосуточно, а летом нет желанной прохлады.

Альтернатива пришла с запада. Еще в пятидесятых годах прошлого века австрийцы подумали, а нельзя ли совместить монолитное домостроительство с эффективными и несложными системами теплозащиты. Идея заключалась в несъемной опалубке. Изобрели довольно прочный и техничный в применении материал, в Европе называют его по-разному, но характеристики почти совпадают. У нас в России он более известен как фибролит или СЦП (стружечно-цементная плита). Читатель скажет- так это ЦСП (цементно-стружечная плита). Но это совершенно разные материалы. СЦП (фибролит) состоит из минерализованной стружки или древесной шерсти (приблизительно 70 %) перемешанной с цементом (30 %), а ЦСП состоит из опилок и цемента в пропорции с точностью до «наоборот». Различна плотность этих материалов.

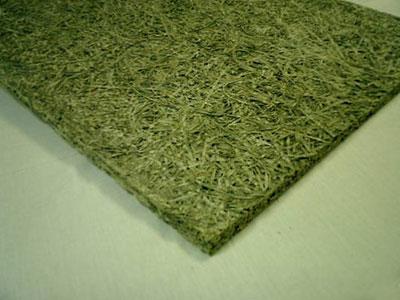

Рис. 1. Так выглядит фибролит из древесной шерсти.

Суть несъемной опалубки заключается в том, что это практически то же самое монолитное строительство, только опалубка здесь применяется не как инвентарь, а как материал, составляющий общую конструкцию стены. Это дало возможность загнать утеплитель внутрь опалубки или использовать легкие бетоны (полистиролбетон, пенобетон). Фибролит можно сравнить с обычной деревянной конструкцией, но при этом он относится к классу трудногорючих (Г1). Его можно прекрасно пилить и гнуть, придавая дому с помощью этой опалубки различные архитектурные формы.

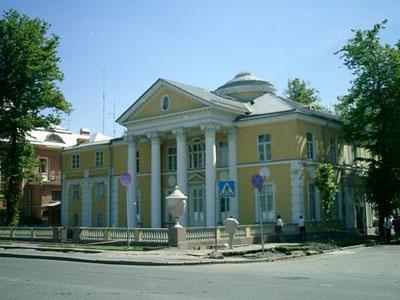

Рис. 2. Разве можно поверить, что этот старинный дом в Санкт-Петербурге был от самого фундамента полностью восстановлен при помощи монолитного бетона в несъемной опалубке.

В современном чешском строительстве уже имеется опыт возведения 22 этажных домов по этой технологии. Кроме того, монолитное домостроение в несъемной опалубке не требует применения большегрузной и крупногабаритной техники, что позволяет вести строительство на довольно ограниченных пространствах.

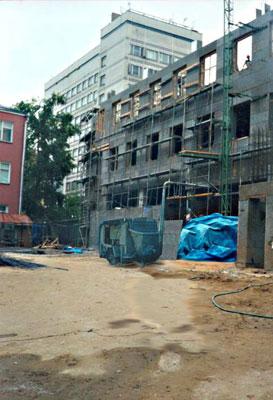

Рис. 3. Этот четырехэтажный офис возводился в центре Москвы на такой маленькой площадке, что машины со стройматериалами буквально «протискивались» к объекту по узким улочкам. Заметьте — ни одного подъемного крана.

Но мы поговорим о применении несъемной опалубки в индивидуальном жилищном строительстве.

К этой теме сегодня обращаются все больше строительных компаний. Только в Московской области по технологии «бетон в несъемной опалубке» возведено около двадцати коттеджей. Под Санкт-Петербургом возводится целый поселок таунхаузов.

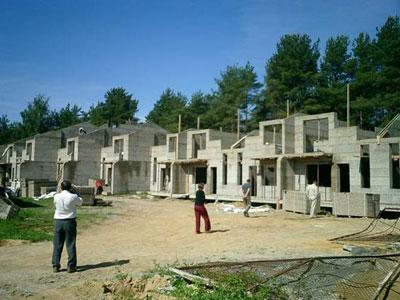

Рис. 4. Строится поселок под Санкт-Петербургом.

Какие же преимущества приобретет застройщик, выбрав эту технологию для постройки своего жилища. Чтобы вести кладку из кирпича, блоков или из бруса надо длительное время учиться. Для возведения же дома из несъемной опалубки потребуется перенимать опыт не более двух — трех дней. Здесь главное правильно выставить первый ряд основания стены будущего дома, а дальше все пойдет как по маслу. Стены будут сами себя править за счет одноразмерных металлических скоб- креплений. Взглянув на рисунок 5, можно получить представление о системе строительства.

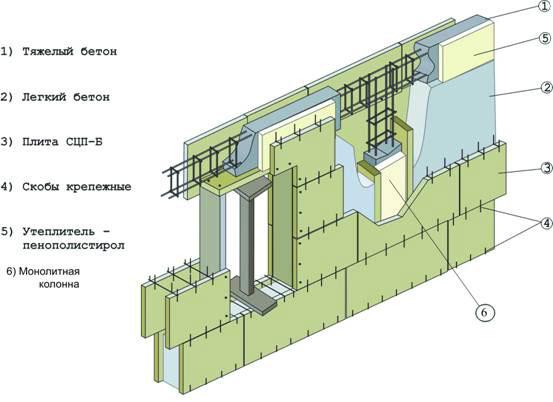

Для возведения стены жилого дома на готовом фундаменте выставляется первый двойной ряд фибролитовых плит. Они выпускаются стандартного размера 2000х500 мм толщиной 35 мм. Соединение осуществляется с помощью металлических скоб, изготовленных из арматурной проволоки ВР (рис. 6). Скобы жестко фиксируют плиту в нужном направлении.

Рис. 6. Металлическая скоба для крепления фибролитовых плит.

И так ряд за рядом, до самого перекрытия этажа. В соответствии со строительным проектом формируются оконные и дверные проемы все из того же материала. Через определенные промежутки закладываются вертикальные арматурные каркасы или металлические, деревянные фермы. Следует отметить, что фибролитовая плита прекрасно пилится обыкновенной пилой и гвоздится. Затем промежуток заливается легким бетоном. Под самым перекрытием формируется железобетонный пояс. Указанная на рисунке 5 монолитная колонна (6) нужна только для домов имеющих более трех этажей.

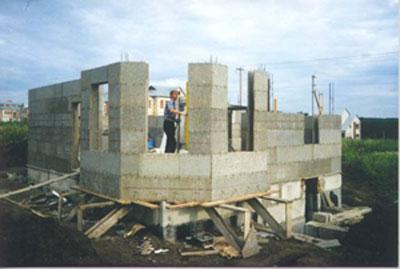

Рис. 7. Монтаж стены коттеджа в одном из Подмосковных поселков.

Что касается перекрытий по технологии несъемной опалубки, то заинтересованный читатель может обратиться к моей статье в 25 номере от 27 июня.

Рис. 8. Заливка готовой стены дома в г. Белгороде.

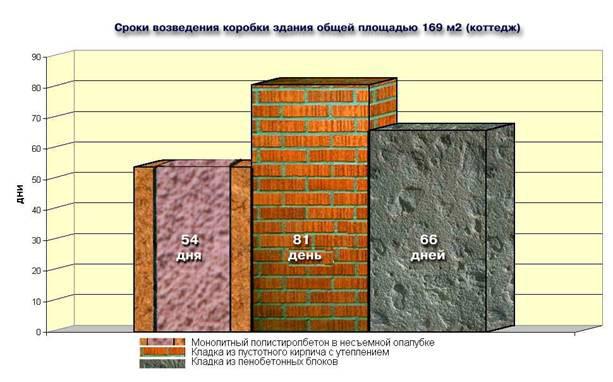

При определенных навыках довольно высока скорость строительства. Средне размерный коттедж можно построить за 40-50 дней. Для сравнения взгляните на диаграмму на рисунке 9.

Один из представителей голландской компании, занимающейся внедрением этой технологии по всему миру, рассказал мне интересный случай скоростного строительства во Вьетнаме. Там за две недели возвели двухэтажное, двухподъездное общежитие. Причем в качестве заполнителя применялась смесь цемента и обыкновенной земли.

При использовании заполнения из легких бетонов (полистиролбетон, пенобетон) существенно снижается нагрузка на фундамент, что позволяет делать его облегченным. Сравните сами. Вес одного квадратного метра стены из пустотелого керамического кирпича толщиной 670 мм составляет около одной тонны, а вес стены толщиной 310 мм изготовленной из полистиролбетона в несъемной опалубке всего около двухсот килограмм. Толщины стен взяты с условием одинаковой теплоизоляции. Учитывая, что эта часть дома съедает до 30 процентов стоимости строительства, можно представить себе, какой существенной экономии можно добиться. И еще один немаловажный фактор — это толщина стены. Сколько полезного пространства отнимет 310 миллиметровая стена из несъемной опалубки и 670 миллиметровая стена из кирпича. Взгляните на диаграмму рисунка 10.

Как-то при строительстве коттеджа по технологии «бетон в несъемной опалубке» в Белгородской области был такой случай. Строители готовили коробку дома к зиме. Зашили наружные окна и двери полиэтиленовой пленкой, чтобы дом не промерз. Один из рабочих случайно забыл в доме два ведра с водой. Ночью ударил мороз до двадцати пяти градусов. Через несколько дней о ведрах вспомнили и, не надеясь найти их целыми, случайно заглянули внутрь дома. Что происходит с сосудами с водой в крепкие морозы Вам не надо объяснять. К великому удивлению строителей вода в ведрах не замерзла, лишь покрылась тонкой корочкой льда. Впоследствии хозяин этого дома, живя два года без газа, использовал простейшие нагревательные электротэны общей мощностью 5 кВт в системе водяного отопления. Комнаты прогревались основательно.

Благодаря неограниченным возможностям несъемной опалубки можно придать самую необыкновенную конфигурацию мансардному этажу, спроектировать любой угол наклона (Рис. 11).

Многие из Вас знают, как порой бывает сложно повесить на кирпичные, блочные или монолитные стены какую нибудь вещь, особенно полки или навесные шкафы. Несъемная опалубка избавляет владельца такого дома от этой проблемы.

Стены прекрасно штукатурятся, обшиваются гипсокартоном. Застройщик может пофантазировать в применении наружной отделки. Стена из несъемной опалубки способна выдержать навесной фасад из натурального камня.

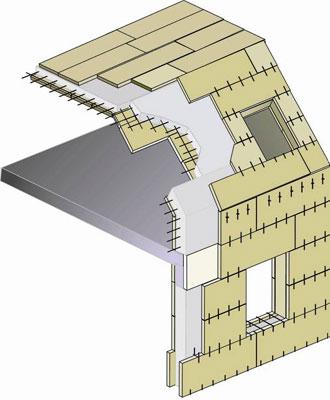

Рис. 11. Монтаж мансардного этажа.

Какова же стоимость дома площадью 160 кв. метров, сооруженного из монолитного полистиролбетона в несъемной опалубке? Перед вами таблица 1 сравнительного расчета жилого дома, построенного строительным подразделением Волгодонского завода древесных плит.

Таблица 1. Сравнительная стоимость одноэтажного коттеджа с мансардой.

Какие материалы применяются для возведения стен в домах построенных по разным технологиям. Возьмем, к примеру, три вида — это наш вариант «полистиролбетон в несъемной опалубке», кирпичная стена и стена из пенобетонных блоков. Так сколько же будет стоить один квадратный метр стены. Взгляните на таблицу 2. Если принять коэффициент стоимости монолитной стены в несъемной опалубке за единицу, то получается, что кирпичная стена в два с половиной раза дороже.

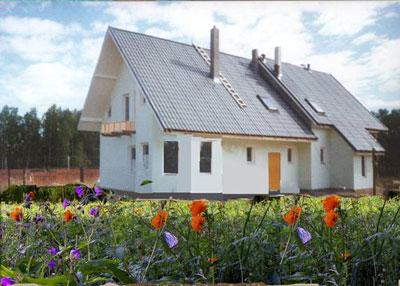

Рис. 12. Сдвоенный монолитный в несъемной опалубке коттедж на два хозяина в ближнем Подмосковье.

Данная технология очень даже подходит для тех, кто желает реконструировать свое старое жилище. Например, на обычном одноэтажном сельском доме сделать мансардную или этажную надстройку. При этом, как было сказано выше, возникает минимальная нагрузка на стены первого этажа и фундамент. При плотности легкобетонного ядра 350 кгм3 можно вполне обойтись без дополнительного усиления.

Материалы несъемной опалубки можно использовать в качестве простейших не несущих внутренних межкомнатных перегородок. Две плиты сшиваются через брус, образуя так называемый сэндвич, а полость заполняется звукоизоляционным материалом.

Раньше плиту для несъемной опалубки завозили из-за рубежа. Поэтому стоимость ее за один квадратный метр доходила до 12 долларов США. В настоящее время Российская индустрия освоила выпуск отечественной плиты. Производства размещены в Ленинградской, Ростовской, Вологодской и Челябинской областях. Стоимость существенно снижена и варьируется от 4 до 7 долларов США. На российскую фибролитовую плиту имеются все положенные гигиенические и пожарные сертификаты.

Таблица 3. Свойства фибролитовой плиты.

Статья предоставлена компанией ООО «Алькомп-Европа»

Отделка фасада коттеджа из несъемной опалубки

Фасад дома из несъёмной опалубки — это не только его лицо, но и престиж владельца. Вот почему от того, как будет выглядеть ваш дом из несъёмной опалубки, во многом будет определяться отношение не только к нему самому, и к его жильцам.

Внешняя отделка частного дома из несъёмной опалубки обязана осуществлять как декоративные функции, так и полностью отвечать всем необходимым требованиям пожарной безопасности и быть долговечной, она обязана быть минимально подвержена воздействию атмосферных осадков, ведь в холодный период года вода при замерзании может спровоцировать разрушение покрытия.

На практике найдутся примеры, когда при возведении здания из несъёмной опалубки обходятся без наружной отделки, но только тогда, когда сам материал, из которого выполнены стены, достаточно красив и прочен. Подобное можно повстречать как в современных зданиях, так и в старинных постройках. Однако, в большинстве, для удешевления строительства коттеджа из несъёмной опалубки применяют комбинации различных материалов: для внешней отделки – влагоустойчивые и декоративные, а для несущих стен – дешевые и прочные.

Технология строительства из несъёмной опалубки допускает различные варианты отделки фасада. Выбор весьма большой. Для этого подойдут: полимерные штукатурки, фасадные панели, сайдинг из металла или винила, и различные традиционные облицовочные материалы, такие как: плитка, кирпич, штукатурка и камень. Данное разнообразие материалов можно разделить по способу крепления к стене на два вида: крепящиеся механическим способом (сайдинг и фасадные панели) или на цементно-клеевую основу.

Варианты отделки

Обзор видов отделки фасада коттеджа из несъёмной опалубки следует начать с традиционных материалов. Довольно часто, для отделки фасадов домов построенных из несъемной опалубки, применяется облицовочный кирпич. В некоторых случаях весь фасад облицовывается в полкирпича, а иногда — только его цокольная часть, а стены повыше — штукатурятся. Весьма интересных результатов помогает достичь наружная отделка коттеджа из несъёмной опалубки натуральным колотым камнем. Однако чтобы использовать облицовочный кирпич и обычный раствор для штукатурки на подобных стенах, необходимо их специально подготовить. Для выполнения отделки кирпичом необходимо до заливки стен бетоном проделать сквозь опалубку выпуски из нержавеющей проволоки через пять рядов будущей кладки, для того чтобы скрепить ее с бетонным ядром стены. А для покрытия штукатурным раствором, нужно помощи этих же выпусков проволоки привязать к бетонной части стены штукатурную сетку. Если добавить в раствор различные красители, то это поможет сделать внешний вид коттеджа из несъемной опалубки еще более оригинальным.

Оригинальные и интересные результаты при отделке фасадов коттеджей и частных домов дает использование полимерных штукатурок, таких как: «Байрамикс», «Синерджи» или «Пластоун». Поскольку данные виды покрытий обладают небольшим весом, то технология их нанесения на несъёмную опалубку немного отличается от обычной отделки штукатуркой. Перед их применением, на стену с помощью клеящей пасты необходимо закрепить армирующую стеклосетку, на которую впоследствии наносится небольшой слой полимерной штукатурки.

Таким же образом, с помощью сетки, фасад коттеджа из несъёмной опалубки можно облицевать различными видами плиточных материалов, например клинкерной плиткой. Но очень важно запомнить, что применение большинства основных видов штукатурок возможно только при плюсовой температуре. Проводить отделку фасада металлической или виниловой вагонкой, а также фасадными панелями, можно при любых температурах. Так как при их устройстве отсутствуют «мокрые» процессы, а процесс их монтажа осуществляется закреплением их на стене, с помощью дюбелей, металлических профилей и уже по ним – устанавливается облицовочный материал.

Опалубка из кирпича — разновидность несъемной системы

Без установки опалубка для бетона невозможно залить фундамент под строительный объект. Используют несколько видов конструкций. Опалубка из кирпича – это разновидность несъёмной системы. Технология монолитного железобетонного строительства позволяет добиться прочности, большого срока эксплуатации и презентабельный вид.

Требования к несъёмной опалубке

К конструкции предъявляются определённые эксплуатационные нормы:

• Использовать водонепроницаемый материал и выполнять герметичные швы.
• Точный расчёт прочности конструкции для выдерживания давления.
• Правильная геометрия элементов и качественная кладка.
• Длительный срок службы.

Применение опалубочного сооружения

Основание из кирпича по техническим показателям подходит для промышленных и жилых объектов. Значение прочности на сжатие составляет от 150 до 200 килограмм на сантиметр квадратный.

Кирпичный фундамент выдержит стену из разного материала и плотности (кг/м 3 ): натурального дерева – 600, пенобетона – 900, силикатного кирпича – 2000.

Строительный метод позволяет построить нескольких видов оснований:

• ленточное;
• столбчатое.

Возведение фундамента из кирпича выполнит бригада из нескольких человек, использование специальной тяжёлой техники не понадобится.

Какой материал используется

Опалубка выполняется из нескольких видов кирпичей. Материал не имеет технических противопоказаний. Определить какой вид лучше очень сложно. Высокая стоимость материала и трудозатраты не пугает строителей. Ведь получается прочный и тёплый каркас объекта.

Для строительства основания подходит не каждый тип материала. Лучше отдать предпочтение красному кирпичу, а не силикатному. Всё дело в технологии производства. Силикатный кирпич получают методом прессования из песка. Глиняную продукцию обжигают, поэтому она прочнее, не боится влаги.

Конкурентом предыдущих материалов является клинкерный кирпич. Его изготавливают из особого сорта глины. Обладает высокими техническими характеристиками. Продукция является дорогостоящей, поэтому в основном используется для облицовки.

Проектирование и расчёт конструкции

Все работы по возведению фундамента ведутся согласно требованиям ГОСТа. Материал, используемый для возведения опалубка, предусматривают в зависимости от нагрузки:

• горизонтальной (боковое давление раствора, ветровая нагрузка);
• вертикальной (вес арматурных сеток, бетона, опалубки).

По начерченному проекту несложно рассчитать общую массу конструкции. Для вычислений берут следующие параметры:

• нагрузка от строителей – 250 килограмм на квадратный метр;
• бетона – 2500 кг/м 2 ;
• арматуры – 100 кг/м 2 .

Значения ветровых нагрузок берут из таблиц СНиП. С учётом поправочных коэффициентов рассчитывается боковое давление. А также следует учесть подвижность смеси, температуру рабочего раствора, скорость заполнения опалубка.

Последовательность и особенности выполнения работ

Возвести несъёмную опалубку из кирпича несложно, важно соблюдать технологию кладки. В основном используются приёмы бутовой кладки. Через определённое расстояние выставляют кирпич, который служит анкером. Обычно устанавливают шаг в два элемента.

После строительства стенки хорошо просушивают. Затем заливают основание внутрь.

В качестве рабочего раствора используется песчано-цементная смесь, приготовленная в определённых пропорциях.

Перед возведением опалубка для фундамента из кирпича проводится подготовительная работа:

1. Под будущее основание выкапывают котлован. Нижнюю площадку укрепляют песком и гравием. Высота слоя делается не менее 0,3 метра.
2. Производится армирование подготовленного основания. Поверхность делаю ровной и прочной.
3. Кладка кирпича производится с соблюдением технологии.
4. Чтобы уменьшить давление на подготовленное основание, плоскость рядов следует делать параллельно.
5. Боковые грани будущего фундамента образуют систему перпендикулярных зон с продольными и поперечными швами.
6. Чтобы стены были прочными, нельзя ставить кирпич ребром.

Технология позволяет возводить многоэтажные и промышленные здания.

Опалубка может выполняться с двухсторонней кирпичной кладкой. А также с односторонней, для внутренней стены используются плиты повышенной жёсткости и плотности.

Преимущество технологии – одновременно с возведением стен выполняется фасадная отделка и внутренняя. Не придётся дополнительно проводить облицовку фундамента.

Как заливать бетон в опалубку

По технологии выполнения работ учитывается температура воздуха, влажность, климатические осадки, свойства грунта. Исходя из показателей, выбирается марка бетонного раствора.

Рабочую смесь можно приготовить самостоятельно бетономешалкой или купить готовую. Следует выбирать бетон марки М300 и выше.

При заливке бетона в опалубку используется миксерный латок. В этом случае специальная техника должна подъезжать очень близко к строительной площадке.

При ручном способе применяются вёдра или другая ёмкость. С помощью бетономешалки готовится рабочий раствор. Главное, соблюдать несколько правил:

• Строго придерживаться пропорций, указанных в инструкции.
• Использовать только чистое оборудование и инвентарь.
• Производить тщательное перемешивание.

Для равномерного распределения бетона в кирпичной опалубке используют лопату или правил. Для уплотнения смеси применяется вибратор. Это позволяет получить качественное основание. Для уплотнения бетона можно воспользоваться арматурными прутьями. Они позволяют убрать воздух из бетона.

Заключительный этап – сушка кирпично-бетонной конструкции.

Обустройство отмостки и цоколя

Как только фундамент выведен до уровня грунта, необходимо обустроить отмостки. Это водонепроницаемое покрытие по периметру строительного объекта. Система выполняется под уклоном в направлении от здания. Отмостка защищает основание от дождевых потоков.

К работе приступают только после засыпки полости между котлованом и кирпичным основанием будущего объекта. Обычно используется песчано-гравийная смесь.

Цокольная часть здания возводится с помощью красного или силикатного кирпича. Но пред этим выполняется гидроизоляционный порог. Это позволит не допустить попадания влаги от цоколя. Кладка выполняется в полтора (1,5) или два с половиной (2,5) кирпича.

Преимущества и недостатки технологии

В результате строительных работ получается:

• Прочная монолитная конструкция.
• Материал обладает хорошими теплоизолирующими свойствами.
• Использование кирпича, позволяет не проводить облицовочные работы.
• Технология строительства помогает выполнять объект различной геометрии и воплощать необычные архитектурные замыслы.

Недостатком такого строительства являются большие финансовые вложения и трудозатраты.

Выбирая вид будущего фундамента надо учитывать свойства грунта.

Использование несъёмной опалубки из кирпича

Технология монолитного строительства с использованием опалубка из кирпича для заливки бетона стала актуальной. Применение метода позволяет ускорить работу и создать прочную конструкцию. Метод строительства подходит для возведения промышленных и жилых объектов.

Опалубка из кирпича

Несмотря на то, что монолитное строительство появилось как альтернатива технологии традиционной кладки, при возведении фундаментов, цокольных этажей и стен часто используют несъемную опалубку из кирпича. Такой способ строительства начали применять из-за удорожания пеноплексовых модулей для несъемной опалубки.

Он также актуален, если в хозяйстве имеется старый б/у кирпич или застройщик решил укрепить стены дома из газобетона, связав их кладкой. В последнем случае прочный и неподверженный деформациям каркас из кирпичей выполнит армирующую функцию для заливки пено- или газобетоном. При планировании использовать кладку в качестве опалубки, следует знать, что для отливки для фундамента и стен применяются разные приемы, которые следует учесть во время проведения работ.

Особенности кирпичной опалубки под фундамент

Опалубка из кирпича для строительства фундамента и цокольного этажа строится по следующему алгоритму:

• Производятся земляные работы, дно котлована армируется и укрепляется 30-ти сантиметровой подушкой из песка или щебня двойной трамбовки и;
• Возводится кирпичная опалубка по технологии строительства кладки для стен – через каждые 2 элемента третий устанавливается перпендикулярно к общей плоскости;
• Для строительства кирпичной опалубки под цоколь или фундамент не рекомендуется выполнять кладку ребром. Это увеличивает нагрузку на основание, уменьшает прочность и стойкость к деформациям;
• Перед заливкой кирпичная опалубка должна достаточно просохнуть, чтобы кладочный раствор успел затвердеть. Заливка выполняется по правилам, аналогичным строительству фундамента в обычной опалубке.

Таким образом, опалубка из кирпича для фундамента вместе с монолитом образуют очень прочную, стойкую к деформационным нагрузкам, единую конструкцию.

Правила использования кирпичной опалубки для стен

При намерении использовать кирпич в качестве опалубки для строительства стен, следует знать, что в этом случае элементы могут устанавливаться, как плашмя, так и на ребро. В остальном технология заливки соответствует правилам строительства с обычной несъемной опалубкой.

После возведения каждых 0.5 м кирпичной кладки выполняется армирование внутреннего пространства и производится заливка рабочей смеси с утрамбовкой. После ее застывания процесс возведения стен продолжается. Несущие стены, полученные по такой технологии строительства, отличаются высокой прочностью и жесткостью.

Преимущества использования несъемной кирпичной опалубки

Использование опалубки из кирпича для заливки бетона обладает целым рядом преимуществ. Сэндвич технология их 2-х рядов кирпича и бетона, кроме повышенной прочности, будет отличаться:

• Повышенной теплоизоляцией и шумопоглощением;
• Использованная в строительстве металлическая арматура будет одновременно выполнять функцию заземления, что отсутствует в монолитном строительстве с применением блоков из пенопласта;
• Точка росы выносится на внешний ряд кирпича, что решает вопрос накопления влаги в стенах;
• Применение облицовочного кирпича позволит сэкономить на отделочных работах;
• Использование кирпичного каркаса в монолитном строительстве не ограничивает сложность геометрии возводимых стен.

К недостаткам такой технологии можно отнести трудоемкость, невысокую скорость строительства и дополнительные расходы на закупку кирпича. Также следует помнить, что сэндвич из кирпичной кладки и бетона будет иметь солидный вес, существенно увеличивая нагрузку на основание. Поэтому применять такую технологию для строительства объектов на мягких грунтах не рекомендуется.
