Кирпич асус нексус 7

Установка стоковой прошивки на Nexus 7 (2013) Wi-Fi

Порой наступает такой переломный момент, когда кастомные прошивки надоедают и хочется посидеть на «старом добром стоке». Данная инструкция так же подойдет людям, у которых возникли какие-то технические неполадки и требуется вернуть устройство по гарантии.

Инструкция по установке стоковой прошивки на Nexus 7 (2013) Wi-Fi

Все ваши данные будут удалены. Если вы хотите сохранить важную информацию, то рекомендую сделать бэкап. Все что вы делаете, вы делаете на свой страх и риск. Автор не несет ответственность за «окирпичивание» вашего устройства.

Данная инструкция подходит только для Wi-Fi версии устройства! При прошивке LTE версии необходимо использовать другой файл с прошивкой. Файл с прошивкой для LTE версии есть тут

Подготовка

  • Скачиваем драйвера, если они у вас не установлены, то устанавливаем по инструкции отсюда.
  • Скачиваем ADB и Fastboot в зависимости от разрядности ОС: Для x32/86, для x64. Распаковываем архив в любую папку. Необходимо чтобы в пути не было русских букв и цифр. Я распаковал свою папку в d:ADB
  • Скачиваем файл с прошивкой тут

Установка

  • Подключаем планшет к компьютеру
  • Переводим планшет в режим Fastboot:
    1. Выключаем смартфон, зажав кнопку Power на 10 секунд
    2. Зажимаем кнопку Power + “Громкость -“, запускается fastboot
  • Распаковываем архив с прошивкой в папку ADB
  • Запускаем командную строку: Пуск -> в строке выполнить пишем “cmd” без кавычек -> сверху появляется “cmd.exe” -> правая кнопка мышки на “cmd.exe” -> Запустить с правами администратора.
  • Заходим в папку с ADB(у меня папка ADB находится по следующему пути “D:ADB”) : В моем случае я ввожу сначала “d:” без кавычек и жму Enter -> ввожу “cd ADB” и жму enter. Теперь окно командной строки выглядит следующим образом:

Теперь вводим строку:

Ждем окончания прошивки

Если планшет завис в вечной загрузке

  1. Выключаем смартфон, зажав кнопку Power на 10 секунд
  2. Зажимаем кнопку Power + “Громкость -“, запускается fastboot
  3. Заходим в Recovery Mode
  4. Видим андроида с восклицательным знаком, зажимаем кнопку Power и громкость “-“
  5. Выбираем wipe data/factory reset, подтверждаем выбор.
  6. И теперь перезагружаем смартфон с помощью пункта reboot system now
  7. Наслаждаемся стоковой прошивкой

Если вы собираетесь возвращать планшет по гарантии, то вам необходимо залочить Bootloader. Для этого вам надо перевести ваше устройство в fastboot mode и в адресной строке прописать команду:“fastboot oem lock“.

Видео:

Если есть вопросы или вы заметили какую-либо неточность, можете сообщить в комментариях.

PсCar Nexus 7 3G

Приветствую тебя дорогой читатель моего бортового журнала если тебя заинтересовала статья о планшете в авто милости прошу!
Речь пойдет об подготовки настройки с нуля и установки планшета Nexus 7 2012года версия 3G

ИТАК, вы купили Nexus 7. С чего начать?
Питание планшета – как известно в автомобиле напряжение составляет 12V при заглушенном авто и 14V при заведенном. Потребление планшета составляет от 4.2 – 5V. Соответственно нам нужно приобрести DC-DC преобразователь понижающий желательно сразу купить с регулировкой силы тока

DC-DC

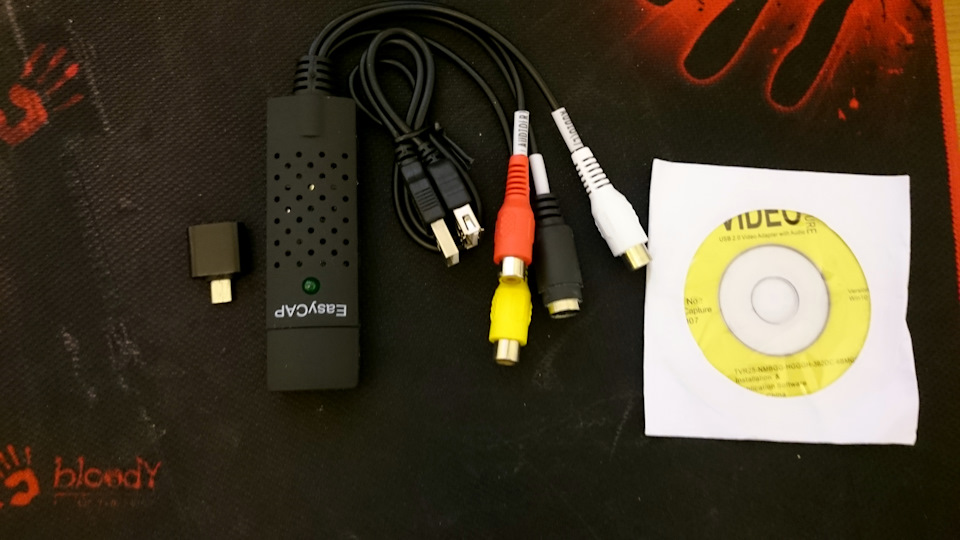

Следующая вещь, которая пригодится если хотим подключить камеру заднего вида

Easycap

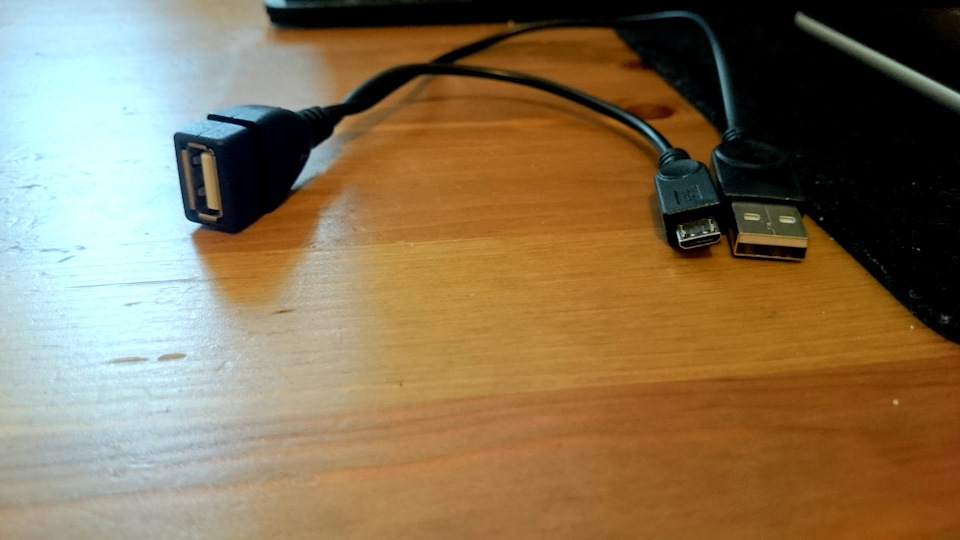

Еще одной интересное приобретение это OTG-Y кабель для одновременной зарядки планшета и подключением USB-HUB

OTG-Y
После того как заказали все необходимые нам устройства перейдем к настройке планшета!
Для корректной работы Nexus 7 нам необходимо его прошить, а именно скачать кастомное рекавери мод, лучшее решение это TWRP от Timura
Что дает нам данная прошивка:
режим USB хост зарядки
— 1800mA быстрой зарядки в режиме USB-хоста
— Драйвер USB аудио ядра (для подключения звуковых карт)
— NTFS автоматически установка с помощью встроенного nls_utf8
-управление частотой процессора
-точка доступа Wi-Fi

И ряд других полезных функций
ссылка на исходник
Так как Тимур прошивку потер, то ссылка на офф. сайт бесполезна!
Но у меня она есть пользуйтесь
от Timura
Стоит обратить внимание, что версия рекавери Nexus 7 2012 3G и Wi-Fi а так же 2013 года совершенно разные!
Все данные с устройства удаляться!
Программное обеспечение для Windows (драйвера ADB) :
драйвера Windows
Включаем отладку по USB
Заходим в Настройки О планшете (устройстве) и кликаем по номеру сборки 7-8 раз, пока не появится надпись вы стали «Разработчиком»
Переходим во вкладку Настройки — Для разработчиков
Ставим галочку «Отладка по USB»
Разблокировка загрузчика:
Для этого можно скачать программу Nexus Root Toolkit
Nexus Root Toolkit
В этой программе можно и НУЖНО получить Root права и разблокировать загрузчик !
Как прошить recovery:
скачиваем прошивку
recovery
Скачиваем архив и не распаковывая копируем в память планшета кладем файл Nexus7_2012(3G_Timur) cm-10.1-20130817-USBROM-grouper.zip в любую папку
Отключаем планшет
Зажимаем кнопки Громкость «-» и питания
Выбираем клавишами громкости Recoveri Mode подтверждаем выбор кнопкой питания Power
В recovery выбираем Instal
Выбираем в списке файл которые положили в память планшета Nexus7_2012(3G_Timur) cm-10.1-20130817-USBROM-grouper.zip
тапаем по нему делаем Swype в право подтверждая установку
начинается процесс установки
Перезагружаем планшет
Прошиваем ядро:
Cкачиваем архив ядро timur-usbhost-2013-04-21-cm10.1 и не распаковывая копируем в память планшета в любую папку на SD card
ядро timur
Отключаем планшет
Зажимаем кнопки Громкость «-» и питания
Выбираем клавишами громкости Recoveri Mode подтверждаем выбор кнопкой питания Power
В recovery выбираем Instal находим папку в которую скопировали ядро timur-usbhost-2013-04-21-cm10.1 делаем Swype в право подтверждая установку
Еще по желанию можно установить сервисы Google так как в Recovery от Timura их нет Play Market и всего что с ним прилагается
Скачиваем GAPPS_for_Nexus7_2012(Timur)
GAPPS_for_Nexus7
и не распаковывая копируем в память планшета в любую папку на SD card
Отключаем планшет
Зажимаем кнопки Громкость «-» и питания
Выбираем клавишами громкости Recoveri Mode подтверждаем выбор кнопкой питания Power
В recovery выбираем Instal находим папку в которую скопировали GAPPS_for_Nexus7_2012(Timur) делаем Swype в право подтверждая установку
Ссылка на полезный ресурс PcCar
PcCar
Желающие установить управление планшетом через Ардуино нужно купить эмулятор кнопок на руле
ссылка
Nexus 7 и CarPC JoyCon EXR (Ford Focus) настройка кнопок
видео курс
Далее идет Soft по желанию могу порекомендовать от себя некоторые приложения для работы с устройством:
Самое первое это сторонний Launcher
Я использую Nova Launcher
Nova Launcher
Основные возможности
• Настраиваемая сетка на рабочем столе (от 2×2 до 12×12)
• Создание папок на рабочем столе и меню приложений путем перетаскивания ярлыка на ярлык
• Группировка в панели приложений (по папкам и в виде вкладок)
• Тонкая настройка цветовой схемы лаунчера
• Изменение размеров виджетов
• Возможность поставить виджет/ярлык в док-бар
• Использование иконпаков, поддерживаемых Nova Launcher
• Скроллинг обоев
• Резервное копирование и восстановление настроек лаунчера
StickMount Программа для монтирования FAT и NTFS разделов
StickMount
Для захвата видео через EasyCap программа Rear View Camera
Rear View Camera
WiFi/WLAN Plugin for Totalcmd плагин для Копирование данных из смартфона на планшете
WiFi/WLAN Plugin for Totalcmd
Tasker – расширеный планировщик задач очень полезное приложение
Tasker
Следующим этапом после установки кастомного рекавери и загрузки софта приступаем к модернизации устройства.
Первое что нам нужно вывести кнопку питания
Для этого нам понадобится очень тонкий провод изначально был взят провод МГТФ (одножильный многопроволочный гибкий термостойкий с фторопластовой изоляцией) применяется для внутри приборного монтажа электрической аппаратуры при номинальном напряжении до 250 В. Диапазон температур эксплуатации: от −60 до +220 ºС
Но оказалась что и он сильно жесткий для пайке к контактной группе при нанесении на него припоя он запросто оторвет дорожку от платы.

Читать еще:  Искусственный каменный материал кирпич

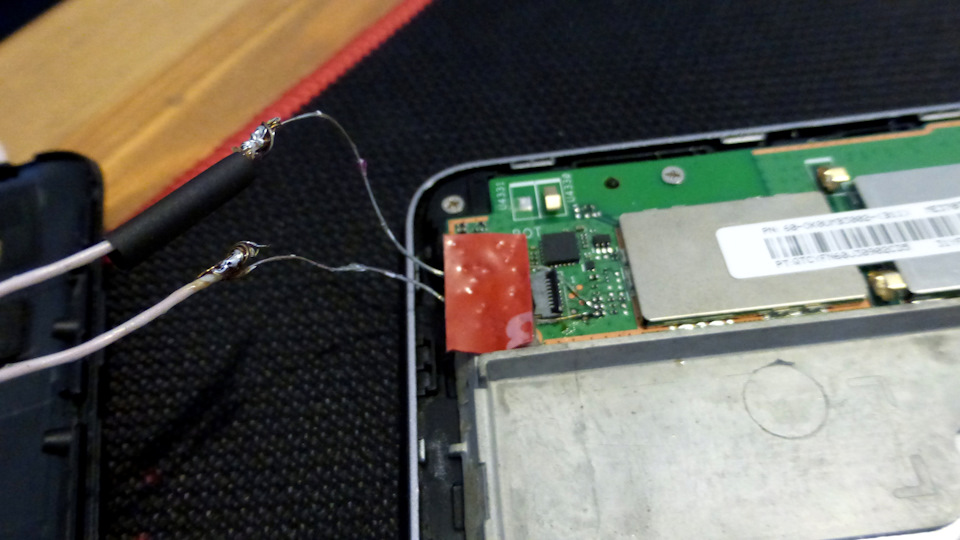

Что может быть еще тоньше ? одна волосинка из многожильного провода !

Но провод нельзя оставлять без изоляции, что бы не было замыкания двух проводов покрываем их лаком, затем одеваем термоусадку, припаиваем к контактной группе, а дальше можно уже удлинить и МГТФ на нужную нам длину.

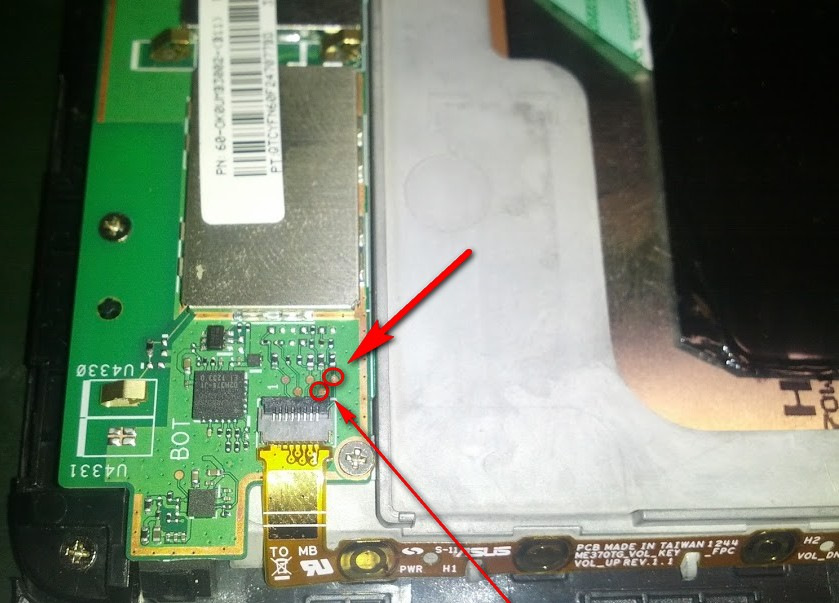

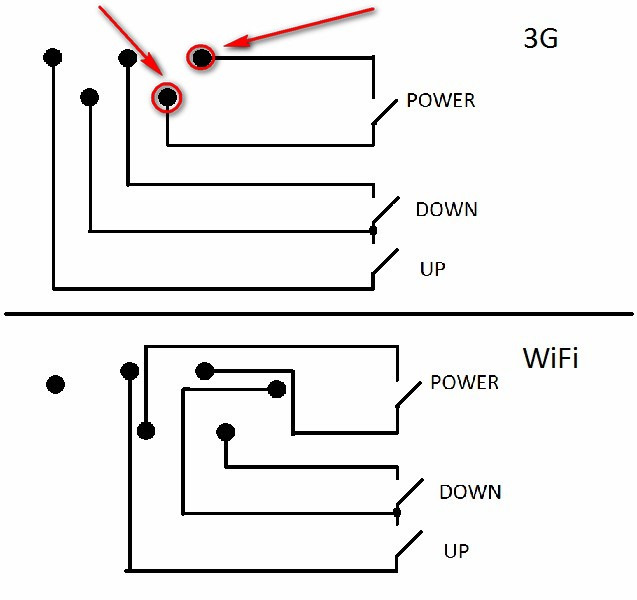

Схема. Место куда нужно припаять проводки на плате

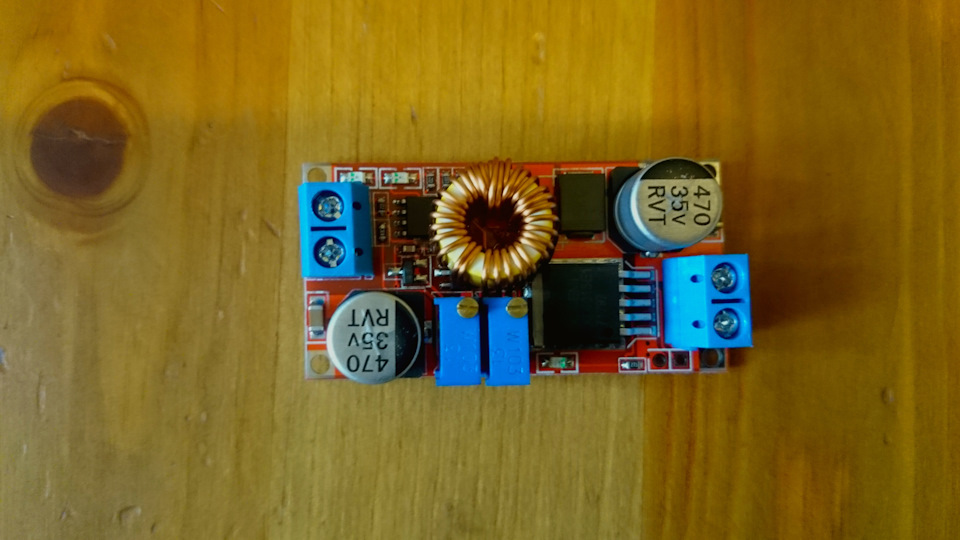

Следующее действие подключение питания, понижающий преобразователь с входным напряжением 12В на котором выставили напряжение на выходе 4.2В и силу тока 2Ам

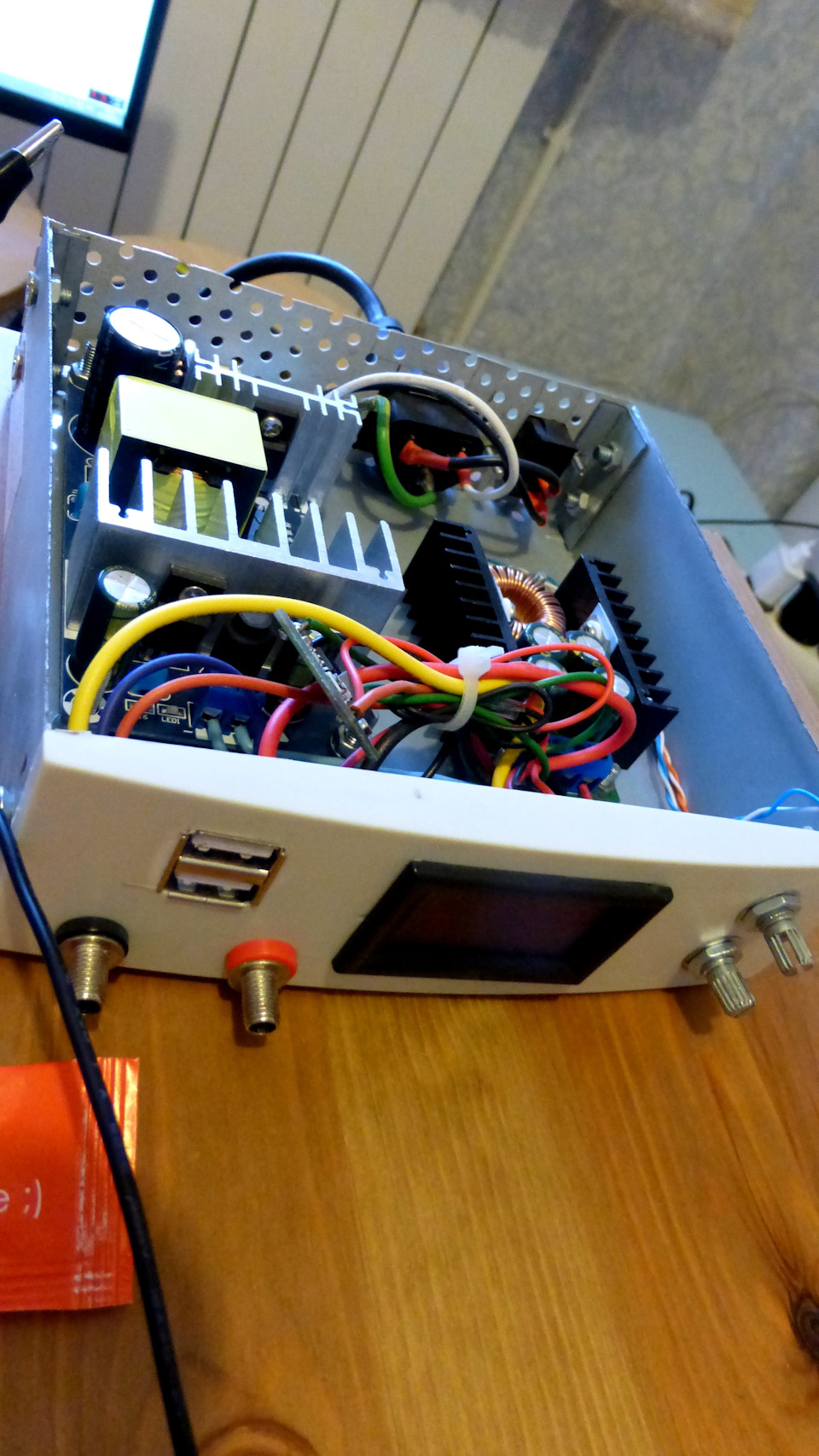

В домашних условиях в качестве источника питания выступал лабораторный блок питания на котором можно посмотреь сколько планшет потребляет:
— при включенном планшете запущенными приложениями потребление тока составило 0.45Ам
— при глубоком сне потребление 0.08Ам (потребление 4х светодиодов)

Отпаиваем аккумулятор питающий Nexus от фишки, объединяем два красных и два черных провода в один, а белый и желтый в термоусадку.
Что бы планшет не показывал уровень заряда батареи 0% контролер заряда стоит оставить ( при нулевой зарядке приложения с Play Market могут не обновляться!)
Питание можно осуществлять несколькими способами:
На входящею клемму понижающего преобразователя можно падать
— провод battery +12В (при таком подключении планшетом можно пользоваться при выключенном зажигании, можно разрядить аккумулятор)
— провод ACC (планшет будет работать только при включении зажигания, безопасный способ )
— еще один способ, если мы хотим, что бы планшет включался сам при включении зажигания и уходил в сон при выключении зажигания нужно припаять сигнальный провод на правую ножку датчика Холла (Датчик Холла будит планшет, когда на нем пропадает «земля»), расположенный над контактами беспроводной зарядке.

Nexus 7. Как реанимировать кирпич?

Имеется седьмой нехус. После выключения решил прикинуться кирпичом. Судя по поиску, бага не единичная и преследует как «семёрку» довольно давно. Найденные способы реанимации (зажать включение при подключении ЗУ, держать кнопку включения 40 секунд), не помогают. Винда определяет его как APX или неизвестное устройство, убунта не видит вообще, в выхлопе lsusb никаких намёков на наличие чего-либо похожего. Попытка прошить через Nexus 7 Toolkit не дала ничего. Как сие можно вылечить самостоятельно?

  • Ссылка

как жеж ты умудрился из него кирпич сделать?

  • Показать ответы
  • Ссылка

Сам не знаю. Выключил, а при попытке включения узрел фигу.

  • Показать ответы
  • Ссылка

Ну да, в унитаз уронил, просушил, не работает!

  • Ссылка

  • Ссылка

На устройства asus с ос андроид действует мировая гарантия сроком один год. Так что неси в сервис.

  • Ссылка

как жеж ты умудрился из него кирпич сделать?

Как обычно: дай дураку стеклянный МПХ — он и его разобъёт, и руки порежет.

  • Ссылка

Да тут, я смотрю, клуб анонимных петросянов?

  • Ссылка

Уже был случай такой. Единственный доступный и простой способ — пойти в магазин и вернуть за него деньги по гарантии.

  • Показать ответ
  • Ссылка

Учитывая, что чел его купил с рук, а сам планшет привезён из СШАшки. 🙂

Печально всё это, конечно. Кому-то предстоит путешествие в СЦ.

  • Показать ответ
  • Ссылка

Тогда сервисный центр без вариантов. Ты же включал синхронизацию с учётной записью гугля?

  • Показать ответ
  • Ссылка

Планшет не мой 🙂 Не думаю, чел его только купил и зарядил.

  • Ссылка

Было такое 1 раз, вырубил его и потом как не пытался включить — ничего не получалось. Положил его, до вечера не трогал — потом включился. Сам не знаю что это было. Еще попробуй включиться в recovery mode — зажать 2 кнопки громкости и кнопку включения.

  • Показать ответ
  • Ссылка

Уже сутки с лишним лежит 🙂 Рекавери пробовал, не реагирует. Аккум тоже отключал.

  • Показать ответ
  • Ссылка

так сперва на зарядку, потом рекавери.
от зарядки реакция есть?

  • Показать ответ
  • Ссылка

Нет. При зажатии кнопоки и подключении зарядки тоже.

Кстати, бубунта его таки увидела

  • Показать ответ
  • Ссылка

Значит вероятно, что экран отрубился.

  • Показать ответ
  • Ссылка

Если бы сдох экран, то он бы по другому определялся+adb его не видит. Правило для udev по этим параметрам создавал.

  • Ссылка
Читать еще:  Реставрация старого кирпича технология

разрядился полностью? ничего страшного, просто повтыкай с пол часика на батарейку на экране, т.е не давай монитору гаснуть любой из кнопочек, а потом включай.

  • Ссылка

в выхлопе lsusb никаких намёков на наличие чего-либо похожего.

Что говорит dmesg?

  • Ссылка

как жеж ты умудрился из него кирпич сделать?

А он по умолчанию убогий кирпич. Это худший из всей линейки нексусов. Асус, как всегда, отличилась экономией и упрощением.

  • Показать ответы
  • Ссылка

А он по умолчанию убогий кирпич.

не согласен. Читать дальше не стану.

  • Показать ответ
  • Ссылка

не согласен. Читать дальше не стану.

Из трех коротких предложений осилили только одно? 🙂

  • Ссылка

Valkeru, получилось что нить сделать с нексусом? У меня та же проблема.

  • Показать ответ
  • Ссылка
  • Ссылка

fastboot мод грузись
кнопка громклсть меньше + включение не отпуская
загрузится фастбут
нажми кнопку включения один раз
профит

  • Ссылка

упрлс? офигенный планшет на тигре
жалко батарея маловата. а так все гуд
на stock полет вообще крутяк

  • Показать ответ
  • Ссылка

Офигенно тормозное говно, а не планшет.

жалко батарея маловата. а так все гуд
на stock полет вообще крутяк

Может он у вас и как точка доступа на стоке умеет работать? Может он у вас и ussd отправлять умеет?

Полагаю, что этот планшет у вас первый и единственный.

  • Показать ответ
  • Ссылка

Сток? Не, не слышал!
Paranoid/Cyanogen/Slim наше все!

Не пей энергетики, они вредны для головного мозга!

На CyanogenMod/ParanoidAndroid/SlimBean полет крутяк!
И везде у меня работает точка доступа! Ведь netcfg/ifconfig никто не отменял! Ежели хотите гуй — патчим сток или ставим кастом!

А вообще, все, кому не нравиться N7 — предложите мне планшет 7 дюймов без ненужной камеры, 32гигами памяти, 3G, HD 1280×800 IPS матрицей, поддержкой вплоть до Android 5! Официальная поддержка Cyanogen Inc., Team Paranoid, MIUI, SlimBean Team, AOKP и прочими ромоделлами!
С Multiboot, Bodhi/Ubuntu/Arch/Fedora/WebOS/Debian Linux! Еще что бы лез в карман. А также были широкие края для игры в Asphalt/NFS/RealRacing.
Всякие Huawei не предлагать, Win8 не хочется, наигрался уже! Galaxy задолбал! Через год сосунгу становится похер, что ты купил за 15штук аппарат! А также что бы был чистый AOSP со всеми Gapps искаропки! А также, что бы стоил до 15000
Я свой купил в Мвидео за 12 тыр! ЗА свою цену он летает! ЛЕТАЕТ!
И Fastboot, а не говноODIN!

Apple не предлагать — тяжелые, широкие, полностью закрытые, тошнит от тунца, аппстор ужасен! А еще Angry Birds СТОИТ ДЕНЕГ. 111

  • Показать ответ
  • Ссылка

Как кастомы смогут разогнать тормозной флеш, используемый в этом девайсе? Как кастомы смогут добавить в чип возможность ussd и sms?

  • Показать ответы
  • Ссылка

Кратко — отнеси в СЦ

Долго. В процессорах NVIDIA Tegra есть OTP память (на самом деле, efuse), в которые на заводе прожигают SBK (secure boot key) длиной 128 бит, который используется для того, чтобы зашифровать всю EMMC память и USB трафик в режиме APX алгоритмом aes-128-cbc. Алгоритм генерации ключа у каждого вендора для каждой модели свой, но, как правило, привязан к UID (серийному номеру) чипа. Для некоторых устройств (Iconia A500) есть программы, чтобы по UID сгенерировать SBK. Для других, в том числе, Nexus 7 — есть только программы, которые с рабочего планшета стягивает UID и генерирует набор скриптов для прошивки. (https://www.androidroot.mobi/pages/guides/tegra3-guide-nvflash-jellybean/)

Узнать UID ты можешь и в режиме APX — посмотри wireshark’ом, он выдает его во втором USB пакете. http://img88.imageshack.us/img88/2719/uidi.png

Что ты можешь сделать. Скачать этот комплект, дизассемблировать программы и посмотреть алгоритм генерации SBK, и сгенерировать его себе. Ну и потом взять «комплект» от рабочего девайса (думаю, даже нагуглить можно) и заменить SBK. Возможно, также придется расшифровать бутлодер и зашифровать своим SBK (openssl в помощь).

Важный подводный камень тегры. В начале EMMC в тегре записано BCT — boot configuration table, там параметры sdram, всякая херня. Тебе это вряд ли актуально. Если взять BCT от другого девайса, нужно обязательно прошить BCT и бутлодер, иначе после перезагрузки девайс уйдёт в APX режим.

Но вообще, бутлодер просто так не повреждается. Для начала попробуй вот это: 1. Tablet plugged into computer. 2. Held Volume Down + Volume Up + Power (simultatenously) for three seconds 3. And then released all, and pressed Power again. 4. Tablet booted into bootloader.

Ну и посмотри — может, просто кнопку питания зажало? Или разрядился сильно.

  • Показать ответы
  • Ссылка

Тред протух уже 4 месяца как 🙂 Планшет я уже давно вернул владельцу, уж не знаю, что он там с ним сделал, но вроде работает.

  • Показать ответ
  • Ссылка

В чипе все есть! И SMS и USSD
Просто Google их не заводил за бессмысленостью
Но к сожалению они таки нужны! Спасибо Synman за Tilapia прошивку со звонилкой и SMS
А вообще SMS можно и на стоке завести! Если есть рут конечено.
А флеш не глючит! Хотя, нет, он глючит. Но тебе ли не пофиг? У меня он стоит на всякий случай
Стоковый браузер и Firefox его спокойно умеют!
Ежели так нужен флеш — ставь Puffin!

  • Показать ответ
  • Ссылка

Есть только sms, в софте его нет.

А ussd нет именно в чипе.

Просто Google их не заводил за бессмысленостью

Проверить баланс или включить/отключить услугу — это бессмысленно?

Спасибо Synman за Tilapia прошивку со звонилкой и SMS

Че, после прошивки и голос появился? 🙂

А флеш не глючит! Хотя, нет, он глючит. Но тебе ли не пофиг? У меня он стоит на всякий случай

Пестец, дожили. Флеш не тот что от Adobe, а энергонезависимая память. Да и RAM тоже в этом девайсе тормозной.

  • Показать ответ
  • Ссылка
Читать еще:  Стеклянные кирпичи для душа

Да как ОЗУ может глючить? А?
Да вы упороты!
А носитель сдесь быстрый! Тотал Коммандер скопировал 5гигов за ★★ ( 19.10.13 22:13:28 )

  • Ссылка

качай фабричный образ с гугла и запускай sh скрипт. Никакой сервис не нужен, его невозможно окирпичить

  • Ссылка

Как кастомы смогут разогнать тормозной флеш, используемый в этом девайсе?

Кирпич асус нексус 7

Для облегчения поиска в этой теме и не только:
________________________________________________

Важное:

— Для того, что бы планшет Nexus 7 после загрузки или выхода из «сна» мог «увидеть» флешку или подключённый HUB, режим OTG нужно задействовать (замыкать 4 и 5 контакты на USB планшета) с небольшой задержкой в 2-4 сек. после полной загрузки планшета и отключать этот режим после выключения планшета или увода его в «сон». А так же нужно установить StickMount.

-Для адекватной работы EasyCap нужно во время переключения селектора в положение «ЗХ» подавать питание +5В на сам EasyCap.
1 и 2

-Если управление планшетом сделано по датчику Холла, то для уменьшения потребления планшетом в режиме «сон» датчик Холла необходимо с платы удалить с заменой на резистор номиналом 50-100 К.
1, 2, 3

-Перед удалением батареи и препарацией планшета рекомендуется установить всё необходимое программное обеспечение и полностью зарядить батарею.

-Напряжение, подаваемое на контроллер с удалённой батареей от внешнего DC-DC преобразователя лежит в границах 4,3V — 4,4V . Измерение напряжения нужно производить именно на контактах разъёма питания мат-платы планшета, а не на выходе DC-DC преобразователя.

-Сечение проводов питания от DC-DC преобразователя до контроллера батареи напрямую зависит от их длины, но не должно быть меньше 0,75 мм.кв. Перемычка по «минусу» на контроллере батареи должна быть не тоньше 0,75 мм.кв..
Рекомендуемая марка проводов: МГТФ — для линий управления и питания (фото) , ПВА, ПГВА — для линии питания (фото).
Для вывода управления от датчика Холла, кнопки питания и режима OTG подходит сечение 0,07-0,20 мм.кв.

Ниже, гарантированно работающие обобщённые рекомендации по подготовке и подключению планшета Nexus 7 (2013).
1. Прошивка стоковая (от производителя).
2. Батарею удалить, контроллер оставить и правильно подготовить:
— удалить термистор с контроллера, заменив его постоянным сопротивлением 10 KOm.
— припаять к контактным площадкам на контроллере провода питания сечением не ниже 0,75 мм.кв.
— сделать перемычку по «минусу» проводом сечением не ниже проводов питания.
— подключать к внешнему DC-DC преобразователю с напряжением на выходе 4,3-4,4V
и гарантированным (не по китайским меркам) током нагрузки минимум 2А.
3. Управление уводом в сон сделать или по датчику Холла, или по «нажатию» на кнопку питания планшета.
— если по Холлу, то его с платы удалить, впаяв резистор на 50-100 KOm.
4. Припаять и вывести наружу один провод от кнопки питания для первого включения планшета вручную (для автоматического «нажатия» кнопки нужен интеллектуальный блок питания и при таком подключении надобность в датчике Холла отпадает).
5. Режим OTG подключать с небольшой задержкой в 2-4 сек. после полной загрузки планшета (выхода из сна) и подачи питания на HUB.
6. Для вывода звука из планшета использовать внешнюю USB звуковую карту.
7. При подключении HUB-а с внешним питанием линию +5V в USB кабеле между планшетом и HUB-ом нужно обязательно разрывать.
8. Для полного автоматического управления питанием планшета, его включением/выключением, управлением режимом OTG и питанием HUB-а нужно использовать интеллектуальный блок питания с двумя независимыми каналами выходного напряжения (один для питания планшета, второй для HUB-а и возможной периферии).

______________________________________________

above from skanch

Прошивка Nexus 7 2013

Прошивки заливаются вручную либо отличным комбайном Nexus Root Toolkit. Им же настоятельно рекомендуется обновить Рекавери. Им же можно запустить командную строку и прописать патч автовключения. Им же можно поменять(прошить) ядро, если то, что идёт в прошивке вас не устраивает.

Патч автовключения планшета ( подходит для большинства планшетов, не только нексус)

Стоковое ядро с поддержкой easycap STK1160 и обходом контроллера батареи для Android 4.4.4
http://pccar.ru/showpost.php?p=400908&postcount=9511

Ядро ElementalX
ElementalX-N7-5.16.zip
(Complete working OTG+Charge mode, Stock/AOSP (Android 6.0.1))

Подготовка планшета

Вариант подготовки планшета Nexus7 2013LTE

Питание планшета и периферии
(В настоящее время одно из лучших решений (на мой взгляд — skanch )
— модуль DC-DC для организации питания планшета и периферии .)

http://pccar.ru/showthread.php?t=27255

Вариант управления датчиком Холла. от mazay66

Чтобы экран не «моргал» при кручении стартером
делаем задержку на отключение (при R4=18 KOm, время задержки 4-5 сек.).

Видео https://youtu.be/f2dVkVrQD9c

Вариант вывода GPS антенны для версии LTE.

Вариант вывода внешней GPS антенны для версии WiFi.
http://pccar.ru/showthread.php?t=27897

Разъем micro USB

Вариант распайки экранированной data-пары

Вариант регулировки яркости экрана, если сенсор закрыт рамкой.
http://pccar.ru/showpost.php?p=415119&postcount=4945

Ремонт и восстановление

Материнские платы Nexus 2012 и Nexus 2013 покупка
http://techtango.net/store/nexus-7-motherboard

Восстановление USB OTG Nexus 7 2013 (как вариант).
http://pccar.ru/showthread.php?t=24457

Расположение SlimPort и SMB347 на мат-плате Для версии LTE
http://pccar.ru/showpost.php?p=319542&postcount=16

USB-кабель с управлением датчиком Холла
и режимом OTG схема и изготовление.
Изготавливается из кабеля HDMI или USB 3.0 для получения двойного экранирования.
http://pccar.ru/attachment.php?attac. 5&d=1585055905
http://pccar.ru/showthread.php?p=400655#post400655

Предупреждение: поскольку в настоящее время не выяснена причина отказа в работе micro USB планшета при нижеследующем подключении -» Nexus 7 2013 WI-FI, прошивка Тимура, батарея удалена, контроллер батареи оставлен, установлен патч автовключения, отдельное питание на контроллер — 4.3В, отдельное питание на HUB — 5.2В, кабель OTG, но линия +5В внутри кабеля не перерезана , одновременная подача напряжения питания на планшет и на HUB «, то стоит воздержаться от подобного эксперимента ! Подробности здесь .

_______________________________

Предлагаю отдельную тему для обсуждения во избежание путаницы с Nexus I gen.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
